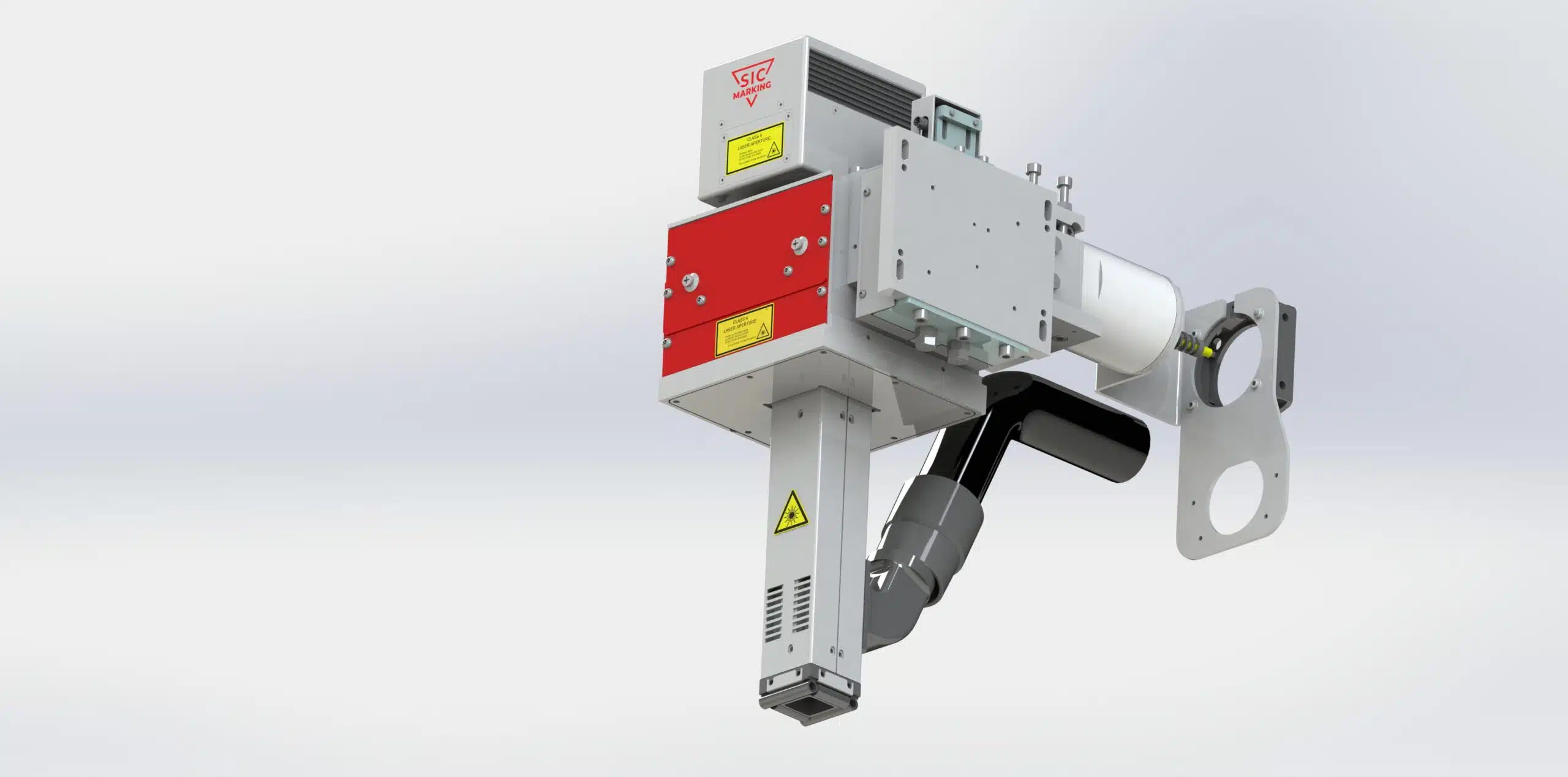

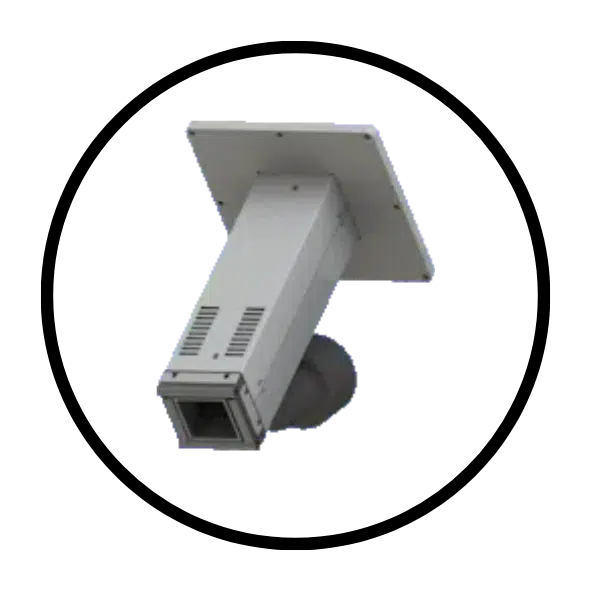

FIT LASER, a marking unit
with safety funnel

산업안전 기준 충족

가성비

견고한 구조

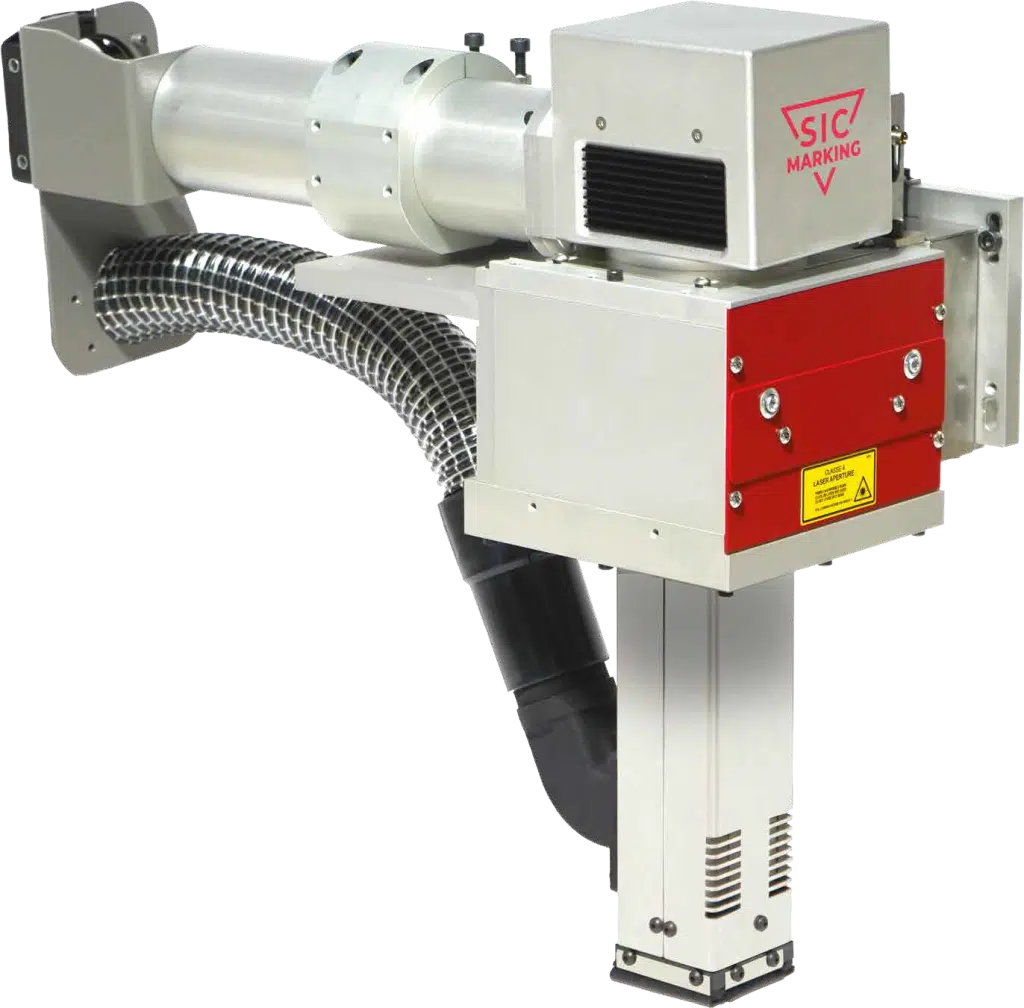

Machine laser integrable pour ligne de production robotisée

Description

FIT LASER is an all-in-one integrated marking solution, containing all the protection you need for efficient, safe marking of your parts on the production line.

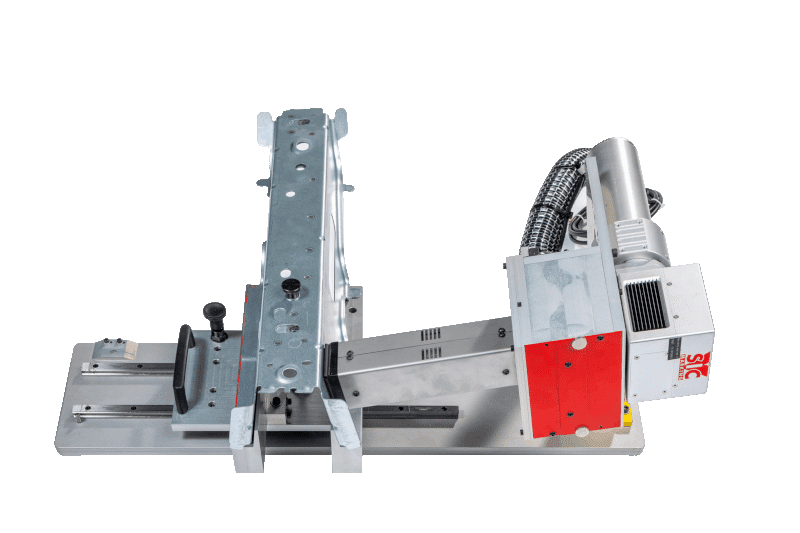

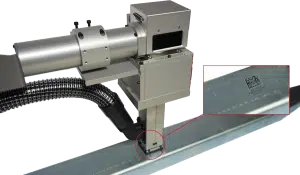

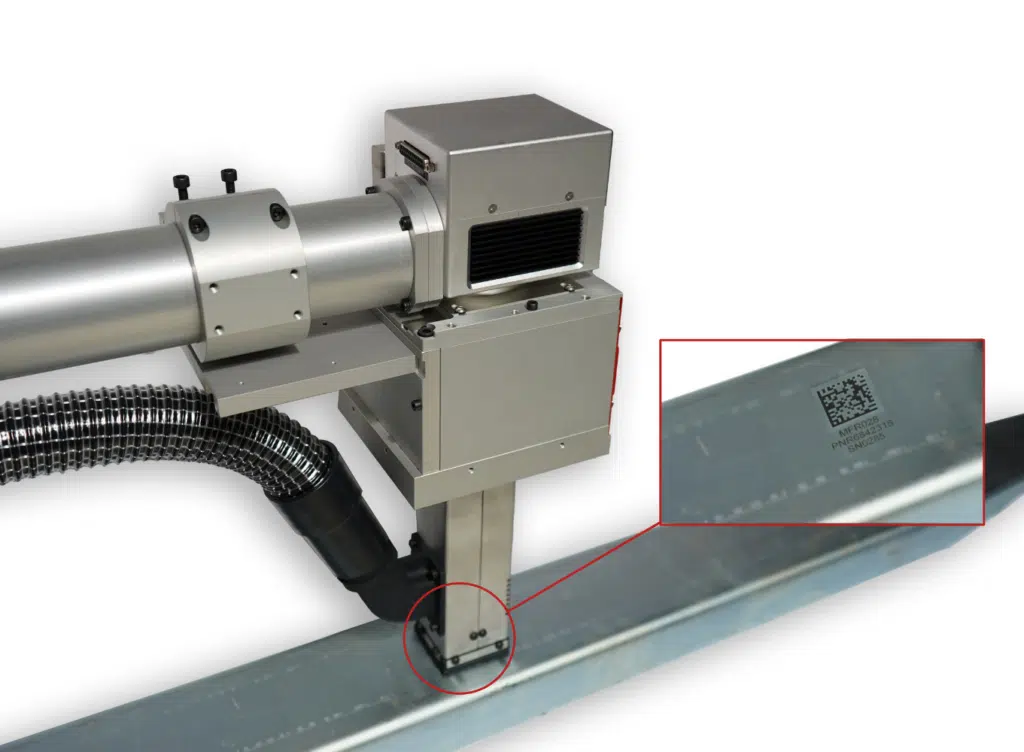

The FIT LASER marking system is designed for Class 1 integration, guaranteeing the protection of nearby personnel thanks to a beam enclosed in a radiation-tight sheath.

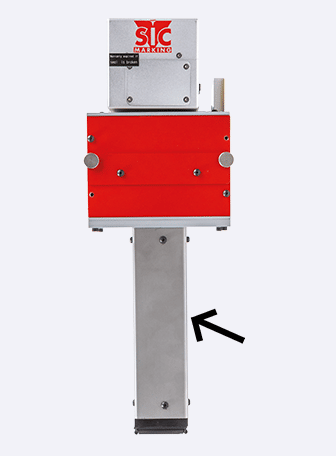

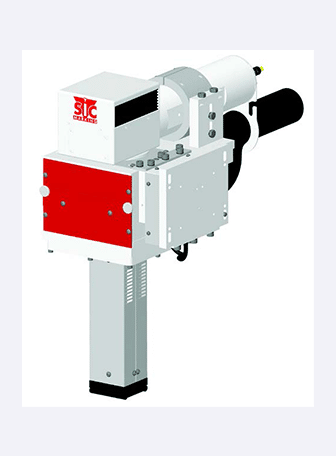

An integrated mechanical compensation system enables simple installation in your production.

It compensates for robot arm position deviations and part tolerance variations by up to 15mm.

It guarantees optimum laser focal distance and perfect marking quality.

Numerous integration options An integrable laser that complies with safety standards Simplified maintenance and guaranteed performance Modular FU4 controller: adapt to your automated line

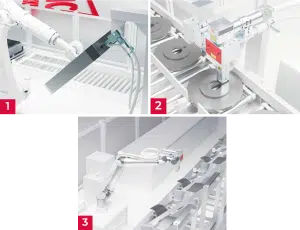

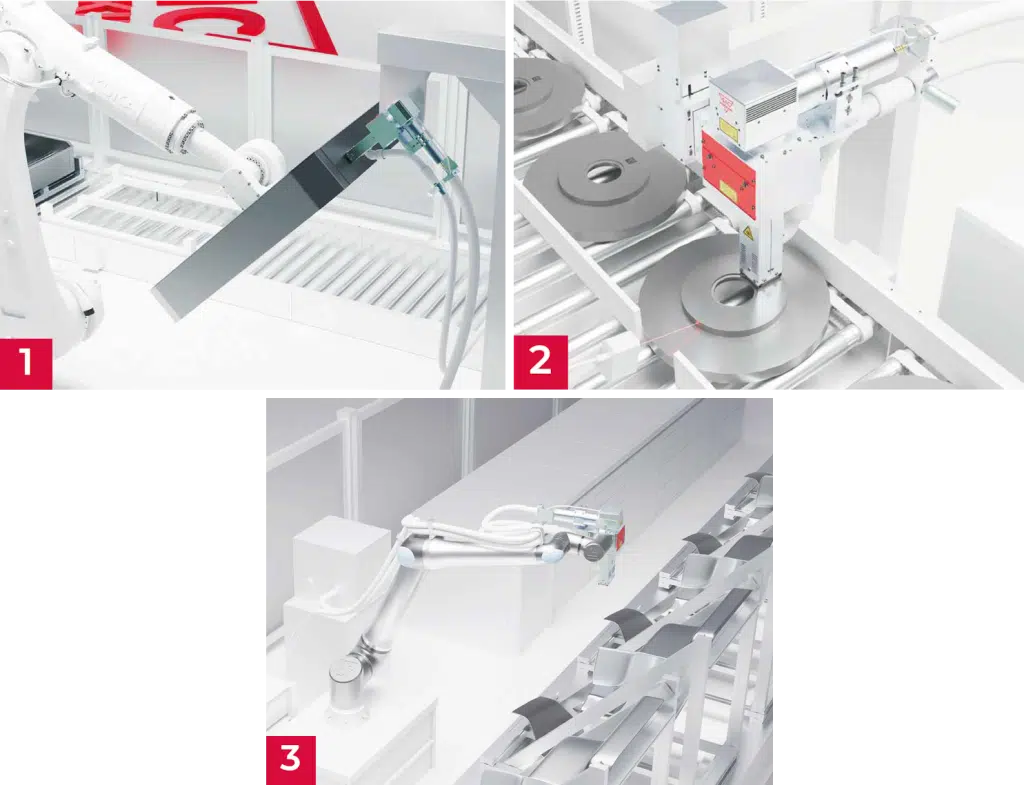

Macchina di marcatura FIT dotata di guaina protettiva, progettata per diversi casi d’uso industriali, dove sono richiesti tracciabilità, sicurezza e integrazione in linea.

A MARKING LASER WITH NUMEROUS INTEGRATION OPTIONS

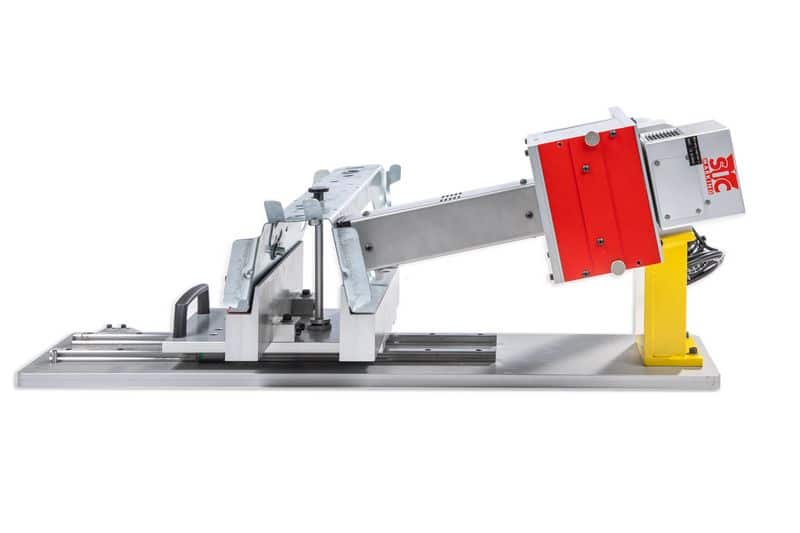

1. In fixed position: The part is fed to the FIT

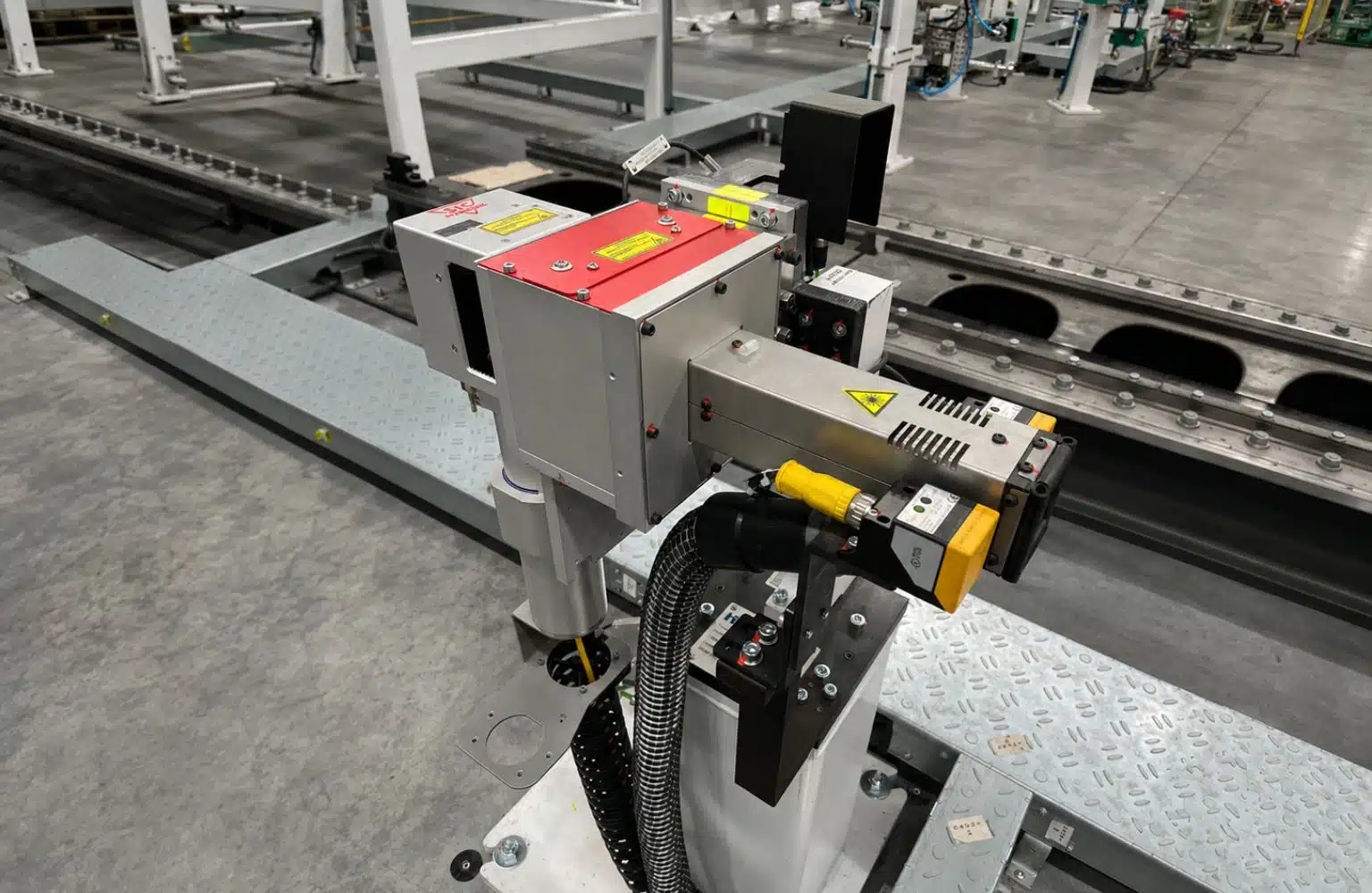

2. On linear axis

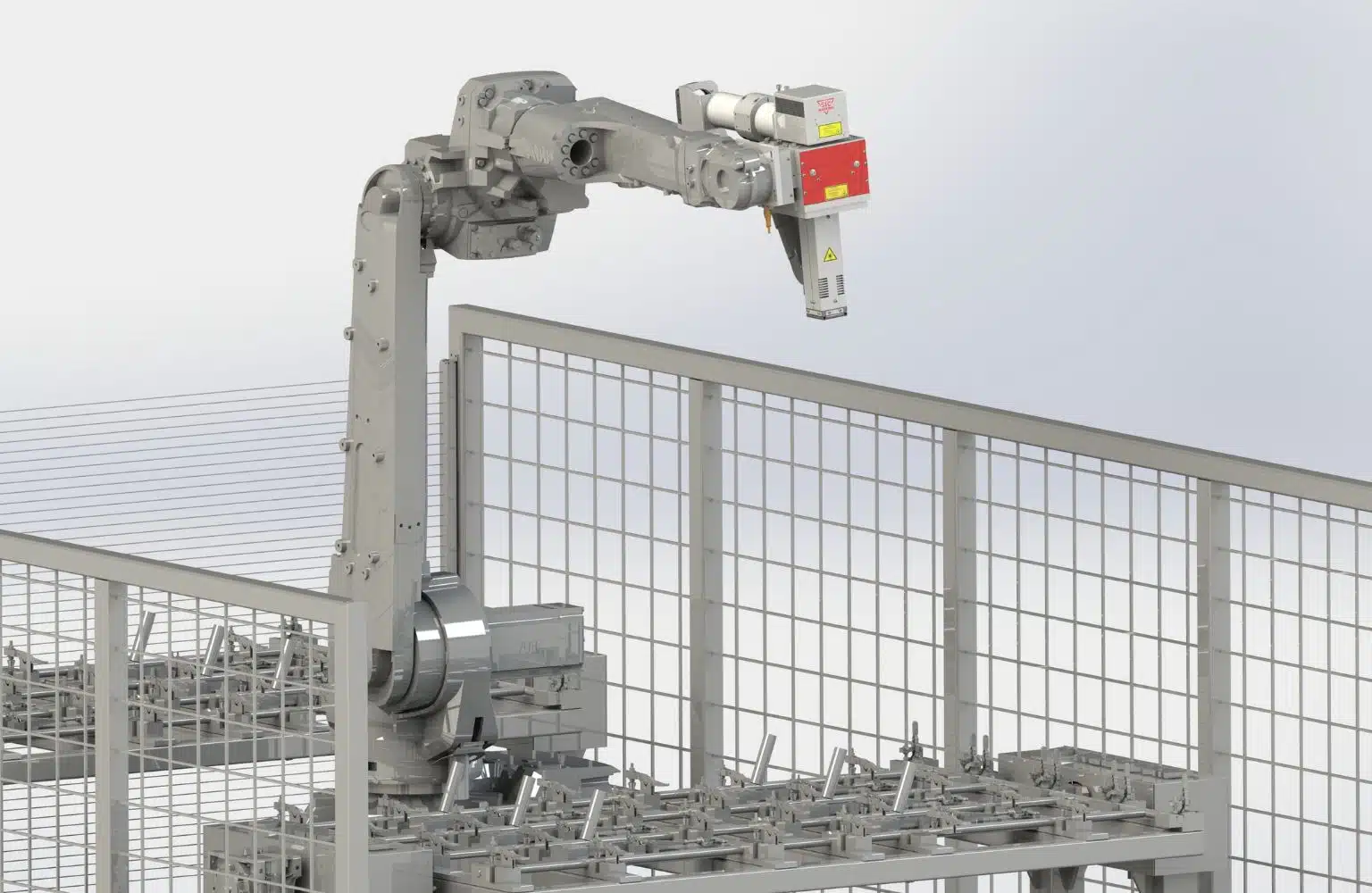

3. On Robot or Cobot , FIT goes to the piece *contact SIC MARKING

AN INTEGRABLE LASER THAT COMPLIES WITH SAFETY STANDARD

Preconfigured laser system for Class 1 integration, guaranteeing maximum safety
Nearby personnel protected by confining the laser beam in a radiation-tight enclosure
Performance level PL-e: the highest level of safety according to ISO 13849-1, ensuring total reliability and protection

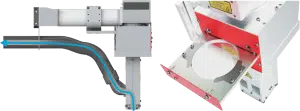

Macchina per la marcatura laser in Classe 1, progettata per garantire un’elevata sicurezza operativa grazie alla sua struttura chiusa e conforme agli standard internazionali di protezione.

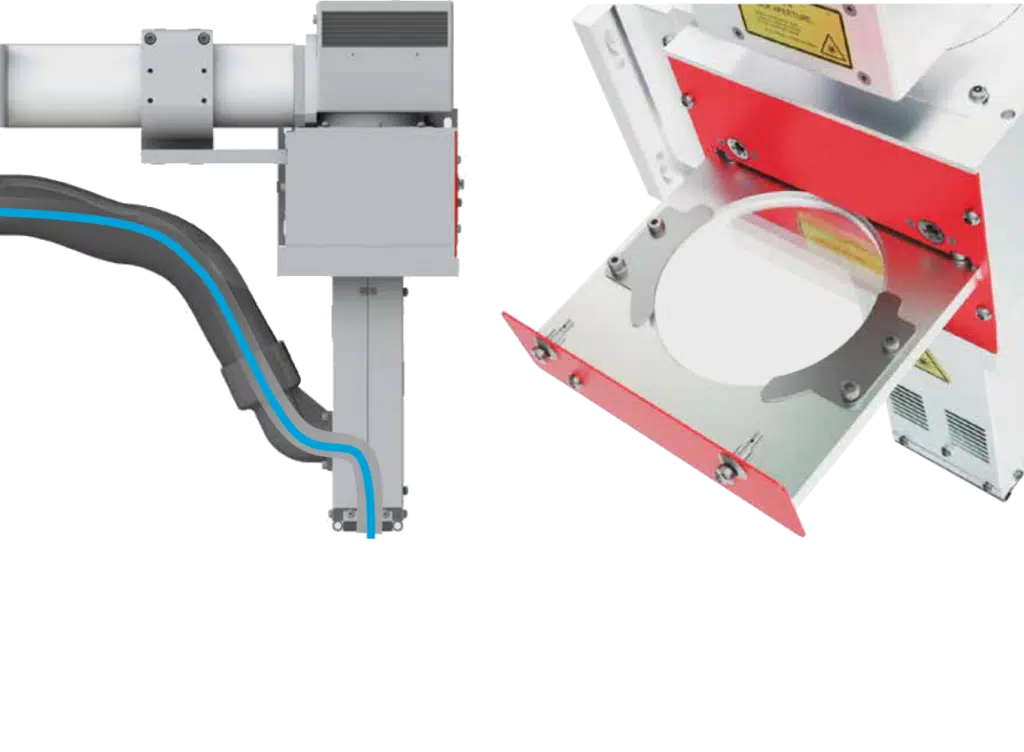

SIMPLIFIED MAINTENANCE AND GUARANTEED PERFORMANCE

Optimized airflow: designed to significantly reduce maintenance and cleaning frequency
Protective glass on drawer for easy cleaning. Optimum protection of optical elements against dust, for long-lasting performance.

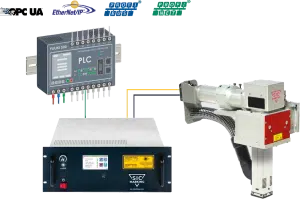

Il FU4 è un laser integrabile progettato per la comunicazione tramite fieldbus in ottica Industria 4.0

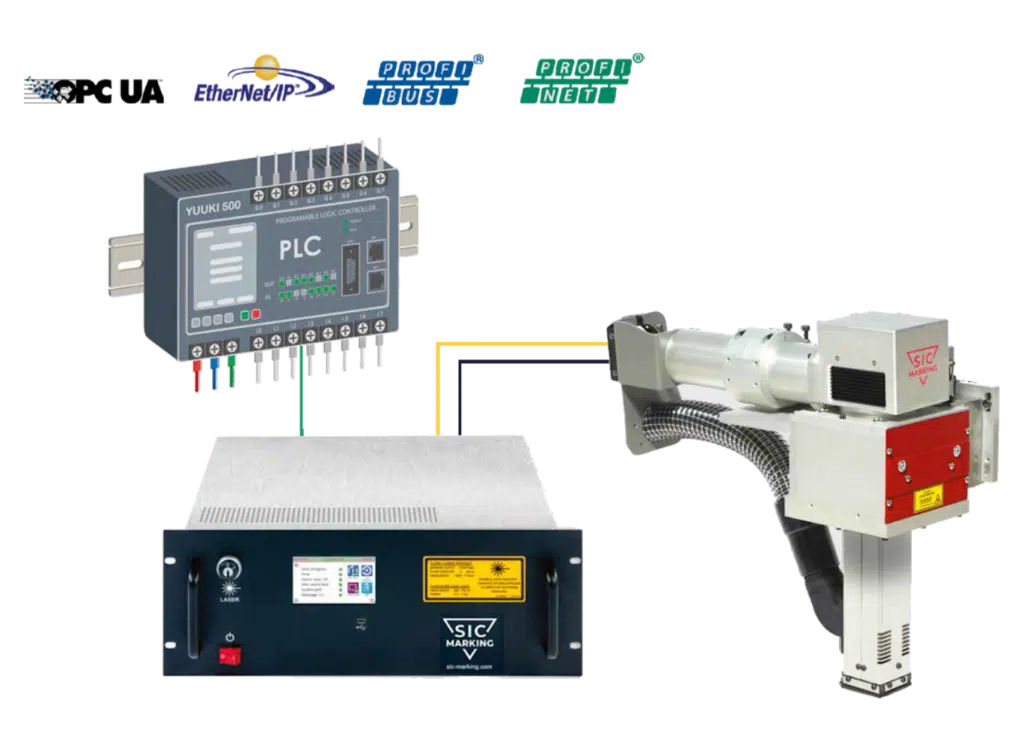

FU4 MODULAR CONTROLLER: ADAPT TO YOUR AUTOMATED LINE

Compatible with standard fieldbus systems OPC UA, Profinet, Ethernet-IP and Profibus
Optional I/O card for controlling various accessories, such as additional position sensors, smoke extractors, 2D code readers, etc., via the same protocol.
Integrated touch screen with advanced diagnostic functions

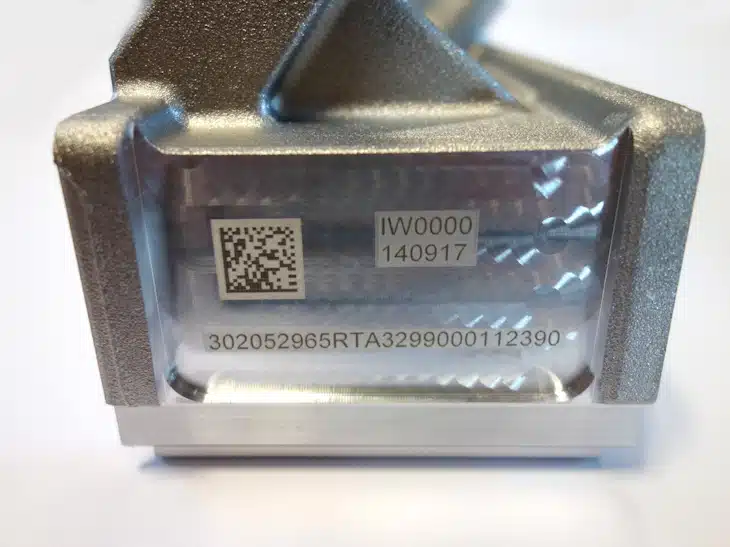

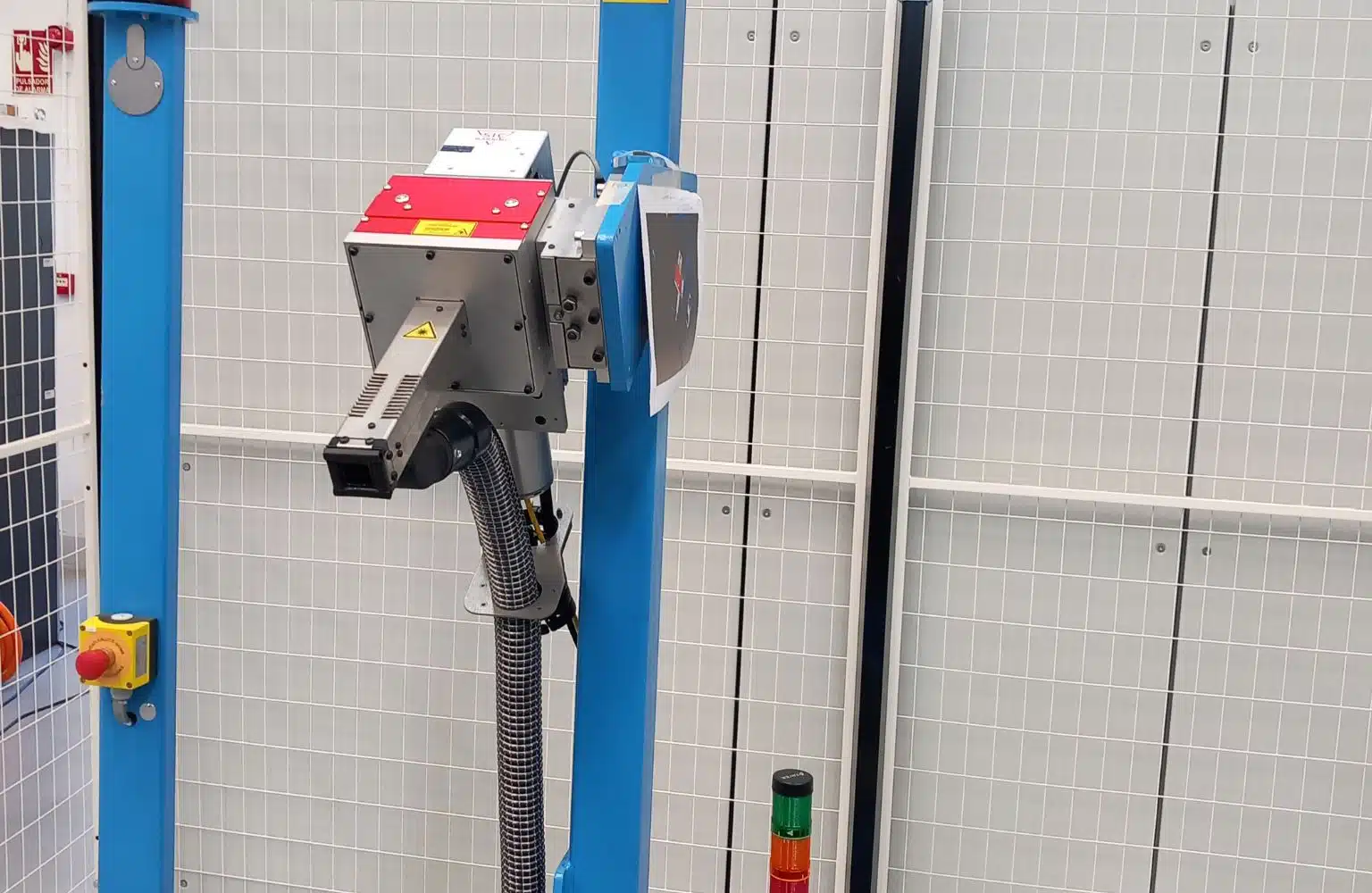

LASER MARKING MACHINE FIT in pictures

LASER MARKING MACHINE FIT video

Technical specifications

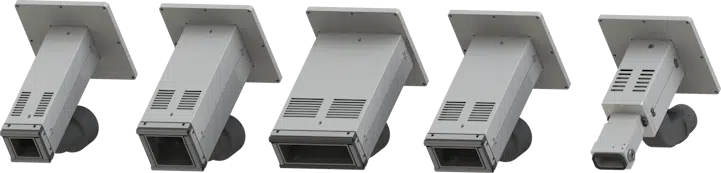

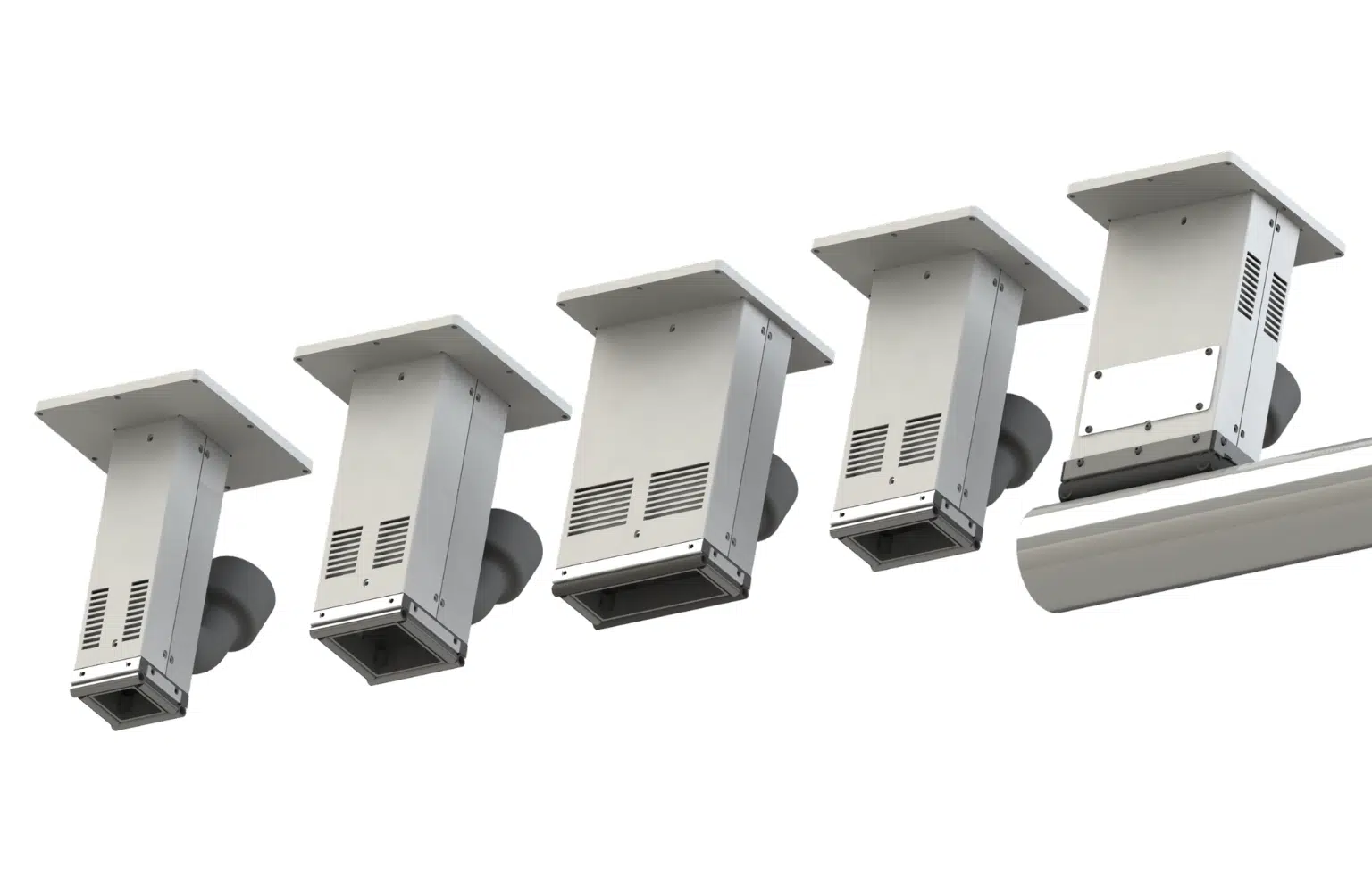

Marking window

30 x 30mm – 50 x 50mm – 60 x 30mm – 100 x 30mm

Custom-made

Laser power

20W – 30W – 50W – 60W

FIT weight

13kg

Laser safety (EN 60825-1)

Ready for Class 1 integration

Performance level of safety devices

PL-e

Communication protocols

Profinet – Ethernet IP – OPC UA – Profibus

사용 가능한 액세서리:

연기 추출기

연기 추출기는 작업자를 유해한 연기로부터 보호하고 마킹 품질을 유지하는 데 필수적입니다. 레이저 마킹 중 생성된 입자와 연기를 효과적으로 제거하여 부품이나 렌즈 위에 쌓이는 것을 방지합니다. 작업자와 장비를 보호하고 시스템 수명을 연장하며 산업 안전 기준을 준수합니다.

유량계

유량계는 레이저 마킹 중 연기와 먼지를 추출하는 데 사용되는 공기 흐름을 모니터링합니다. 유량의 감소나 변화를 감지하여 시스템 성능을 최적화하고, 마킹 결함을 방지하며, 공정 안전을 확보합니다. FIT Laser와 쉽게 통합되며, 임계값에 도달하면 경고 또는 자동 종료 시스템에 연결될 수 있습니다.

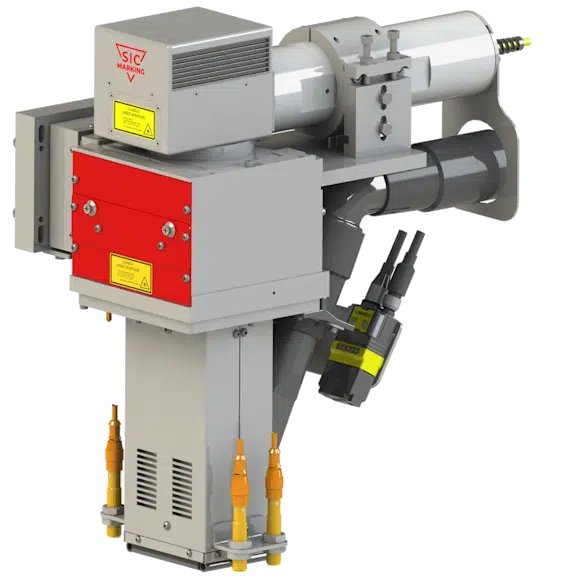

추가 센서

위치, 존재, 또는 안전 센서를 FIT Laser에 추가하여 자동화 및 공정 정밀도를 향상시킬 수 있습니다. 이 센서들은 부품의 정확한 위치 확인, 마킹 영역의 안전 확보 또는 레이저 트리거 동기화를 지원합니다. 시스템의 신뢰성과 반복성을 강화합니다.

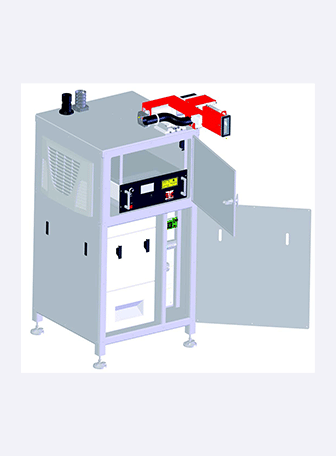

컨트롤러용 냉각 캐비닛

이 캐비닛은 FIT Laser 컨트롤러를 고온, 오일, 먼지 등 극한 환경으로부터 보호합니다. 통합된 냉각 시스템이 일정한 온도를 유지하여 전자 부품의 신뢰성과 수명을 보장합니다. 열악한 산업 환경에 이상적이며 시스템 성능을 안정적으로 유지합니다.

코드 리더기 (내장형 또는 외부형)

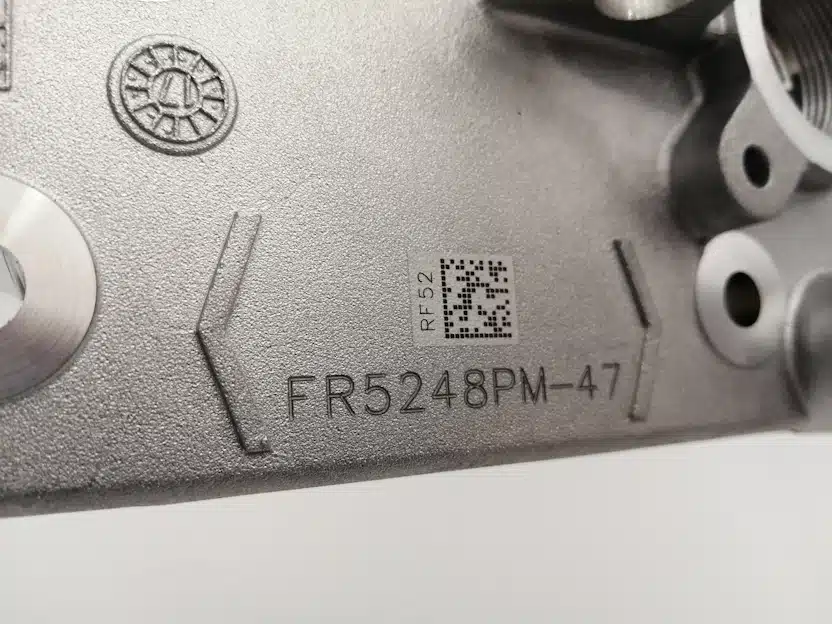

코드 리더기는 FIT Laser로 생성된 1D 및 2D 코드를 즉시 검증합니다. 마킹 헤드에 통합하거나 생산 라인에 외부로 설치할 수 있으며, 추적 가능성을 위한 신뢰성 있는 코드 판독을 보장합니다. 컨트롤러에 연결되어 자동 및 신속한 검증이 가능합니다.

필드버스 카드 (Profinet, Ethernet/IP 또는 Profibus)

필드버스 카드는 FIT Laser를 Profinet, Ethernet/IP 또는 Profibus를 통해 자동화 환경에 원활하게 통합할 수 있게 해줍니다. 위치 센서, 연기 추출기, 2D 코드 리더기 등 다양한 액세서리를 중앙에서 제어할 수 있습니다. 이 카드는 연결성을 향상시키고 배선을 줄이며 복잡한 산업 시스템에 빠르게 통합할 수 있게 합니다.
