데이터 매트릭스

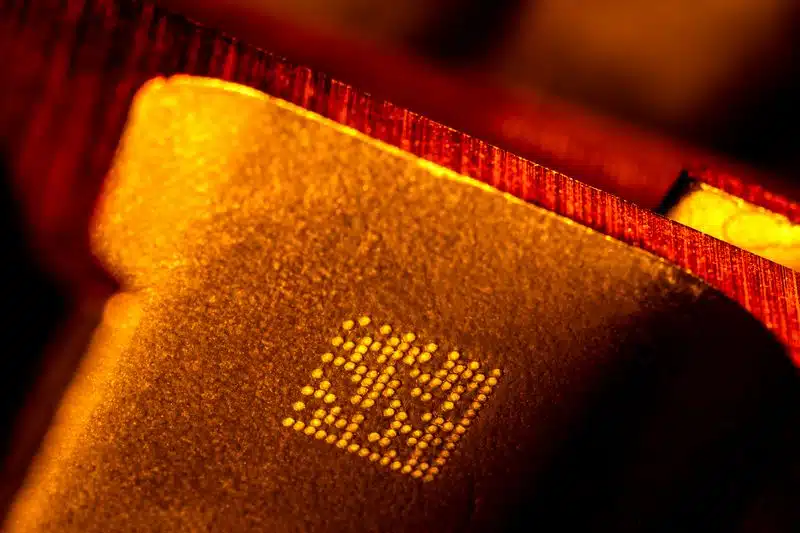

데이터 매트릭스 코드를 이용한 추적 관리는 제조, 제어 및 저장 프로세스 전반에 걸쳐 부품이나 제품을 간편하게 추적할 수 있게 합니다.

통상 자동 판독 시스템을 적용하는 부품에는 2D 데이터 매트릭스 코드를 직접 마킹합니다.

datamatrix marking machine manufacturer

제품 추적을 위한 데이터 매트릭스 추적 프로세스는, 고유 코드의 영구 마킹, 가독성의 즉시 확인, 해당 부품의 수명 주기 동안 지속되는 데이터 추적과 같은 일련의 단계로 구성되어 있습니다.

datamatrix marking solution provider

데이터매트릭스



데이터 매트릭스란?



데이터매트릭스 코드는 정사각형 또는 직사각형의 매트릭스 내에 분포된, “모듈”로 알려진 “정사각형”으로 이루어진 2차원(2D) 기호입니다.

이는 일련의 문자를 인코딩하고 최소 공간으로 높은 데이터 밀도를 포함하고 있으며, 정보가 수직 막대와 가변 공간에 의해 인코딩되어 훨씬 더 많은 공간이 필요한 선형(1D) 바코드와는 상이합니다.

데이터 매트릭스의 주요 장점은 마킹 후 데이터 매트릭스가 손상된 경우라도(면적의 최대 20%까지) 완벽하게 판독 가능합니다.

marking machine datamatrix

데이터매트릭스



구성

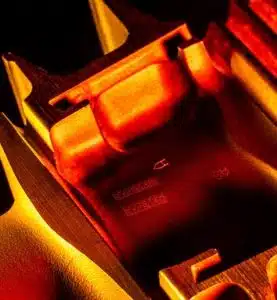

데이터 매트릭스 코드는 다음과 같이 여러 구역으로 구성되어 있습니다.

– 공백 영역은 데이터 매트릭스 코드를 둘러싸는 “빈” 영역입니다. 공백 영역은 최소 모듈 하나의 크기입니다.

– “L” 마크는 2개의 수직선으로 형성된 “L”입니다. 이 두 요소를 통해 카메라 판독 필드에서 데이터 매트릭스 코드를 감지할 수 있습니다.

– “기본 패턴”은 코드의 행과 열의 수를 나타냅니다.

– 데이터 영역은 일련의 화이트 모듈과 블랙 모듈로 구성됩니다.

datamatrix marking device

데이터매트릭스



판독 및 확인

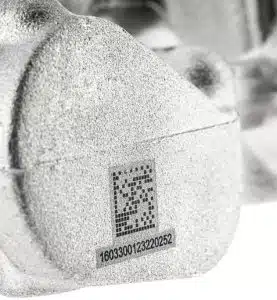

부품 표면에 데이터 매트릭스 코드가 각인되면 판독기가 코드의 신뢰성과 품질을 확인하여, 기호가 완벽하게 디코딩 가능한지, 올바른 정보를 포함하고 있는지 여부를 판단합니다.

데이터 매트릭스 코드 역시 기준값과 비교/분석되는데, 판독 시스템 (Vision System)는 통신 기능을 통해 쉽게 설치, 구성 및 유지보수 가능합니다.

datamatrix marking station manufacturer

데이터매트릭스



솔루션



데이터 매트릭스 코드 마킹에 사용되는 주요 기술은 타각 마킹 및 레이저 마킹입니다.

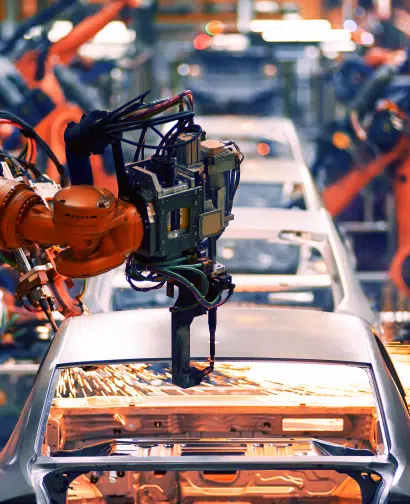

다양한 타각 마킹 시스템은 마킹 스테이션이나 휴대용 기계를 생산 라인에 통합되거나 생산 라인에 근접하여 사용 가능합니다.

레이저 마킹을 이용하면 매우 빠르고 정교하게 마킹할 수 있으며, 고해상도 데이터 매트릭스 코드의 경우, 최대 1 x 1mm의 작은 공간에서 생성할 수 있습니다.

레이저 마킹 헤드에 통합 판독기능(SMART VISION) 옵션이 가능하며, 부품을 이동하지 않은 상태에서 마킹, 판독 및 점검이 가능합니다. 당사에서는 다양한 고정식 카메라와 휴대용 판독기도 제공하고 있습니다.

데이터 매트릭스 적용 시 많은 사항을 고려하여야 하기 때문에 고객의 요구에 최적화된 맞춤형 솔루션을 제공하고 있습니다.
