고품질 2D (Datamatrix) 코드 마킹
대량, 연속 작업용
통합형 판독 및 자동 감지 옵션
machine de marquage micro percussion i83
Description

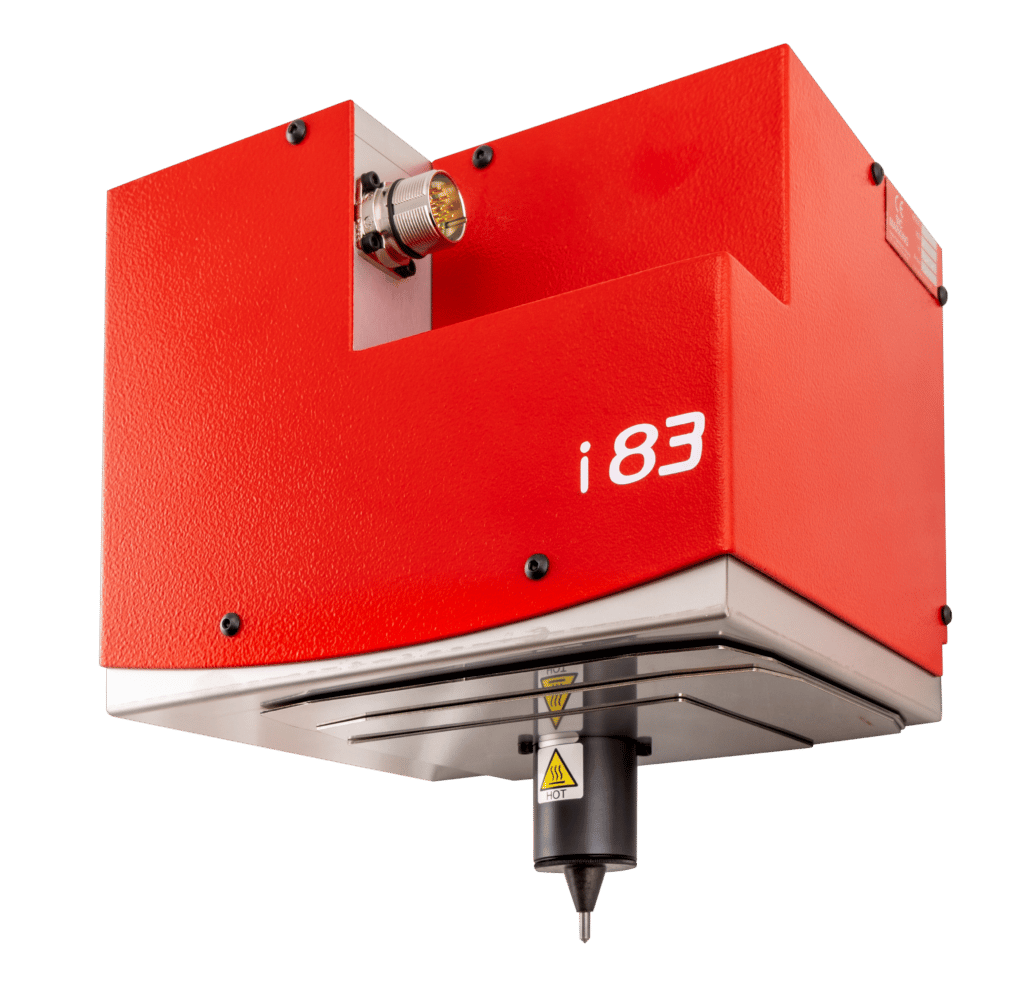

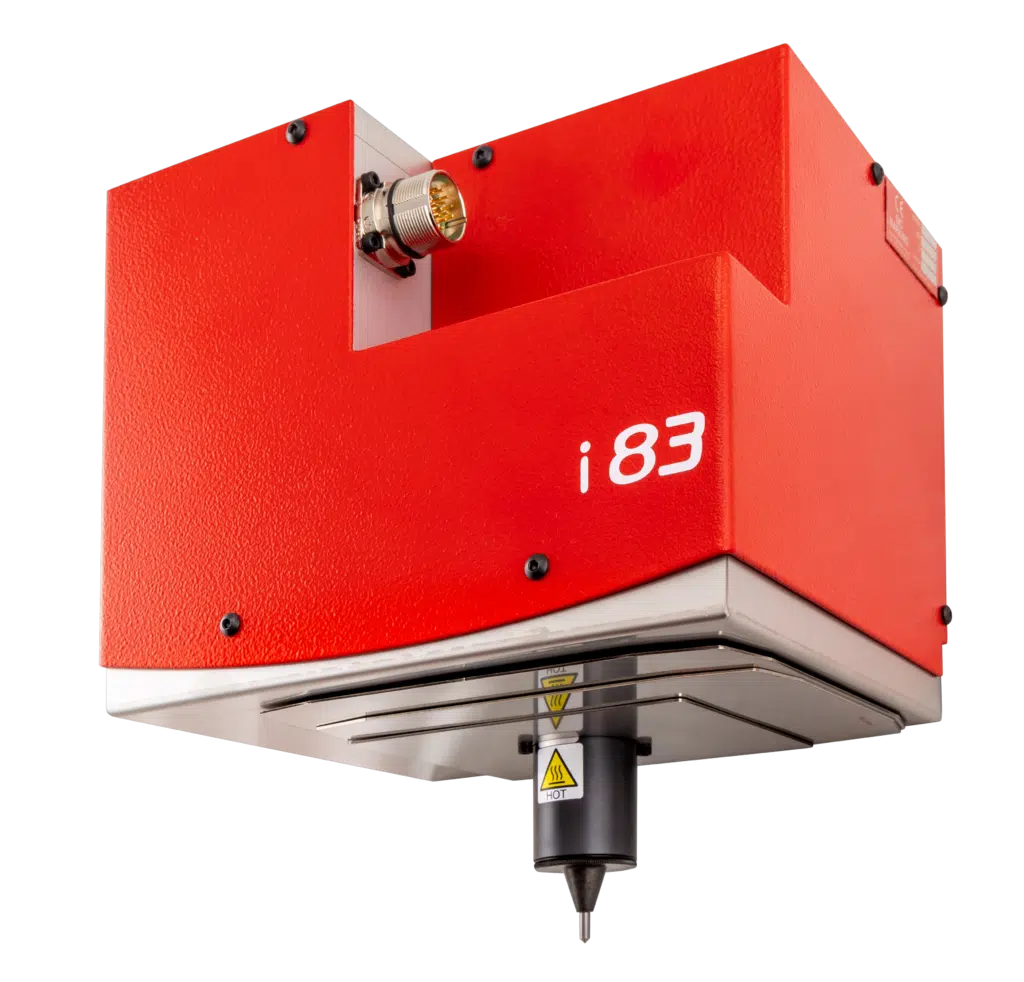

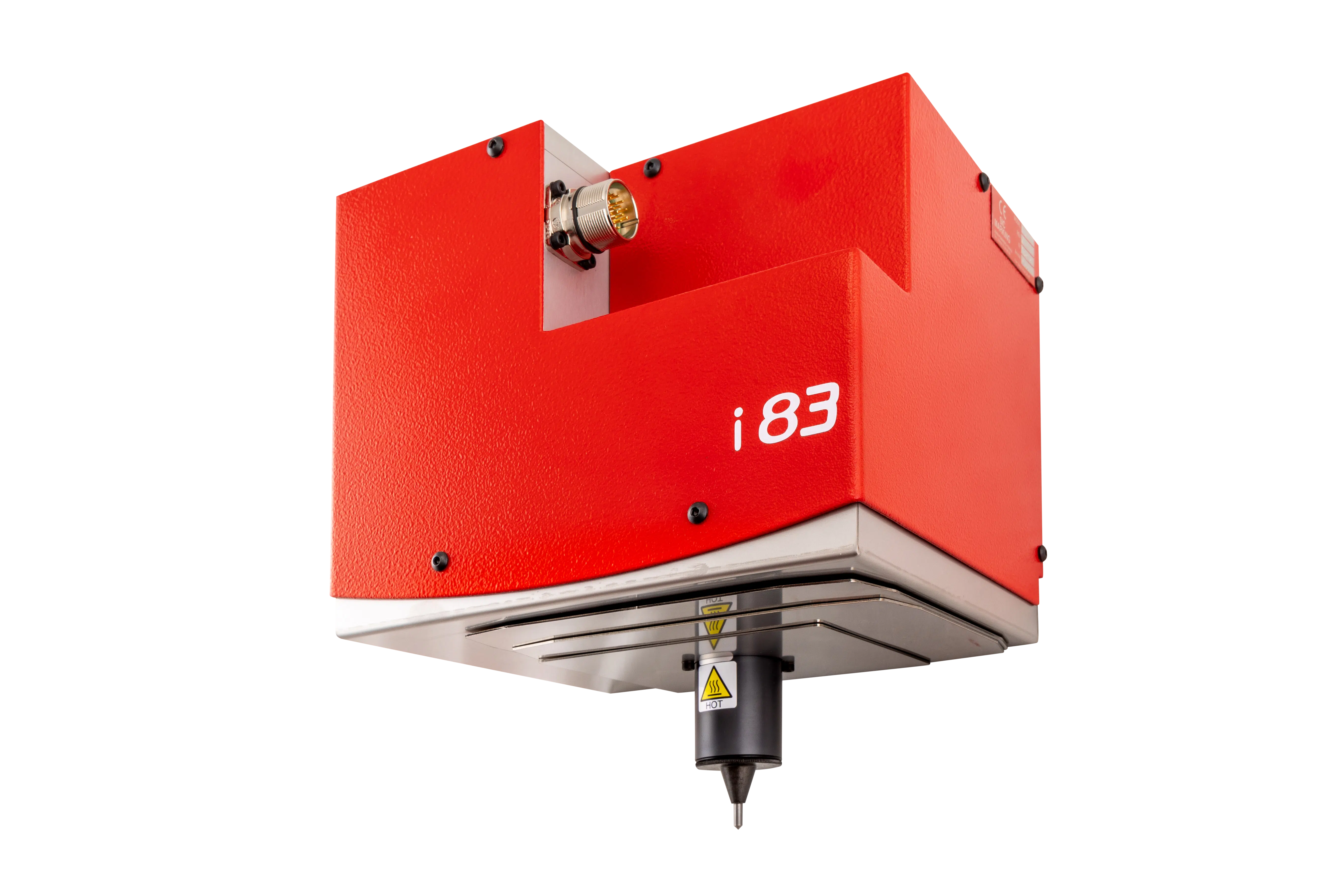

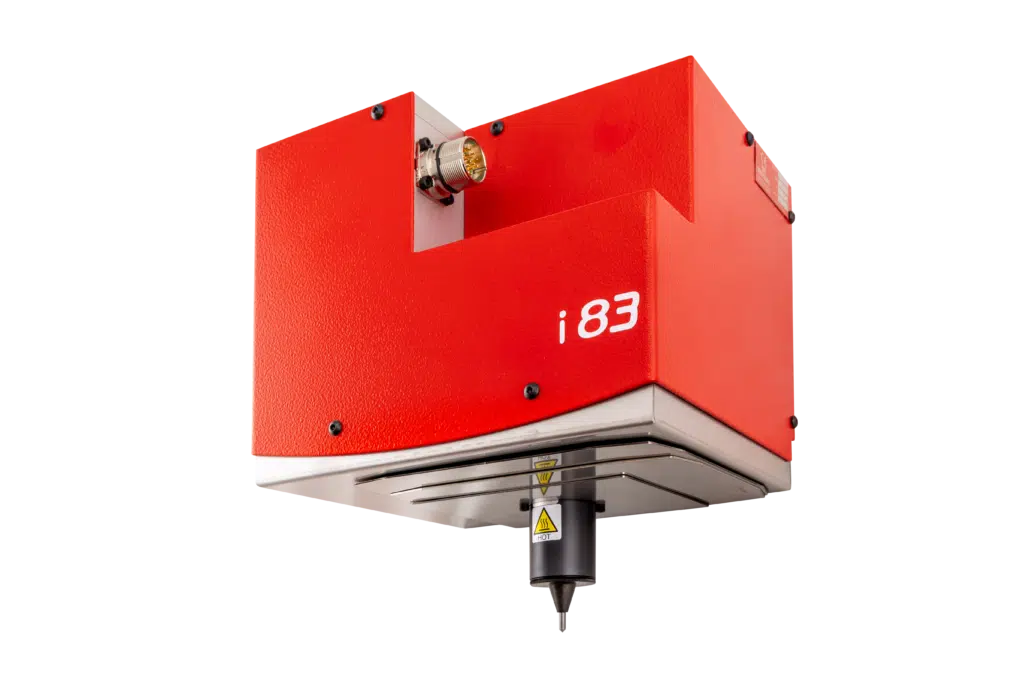

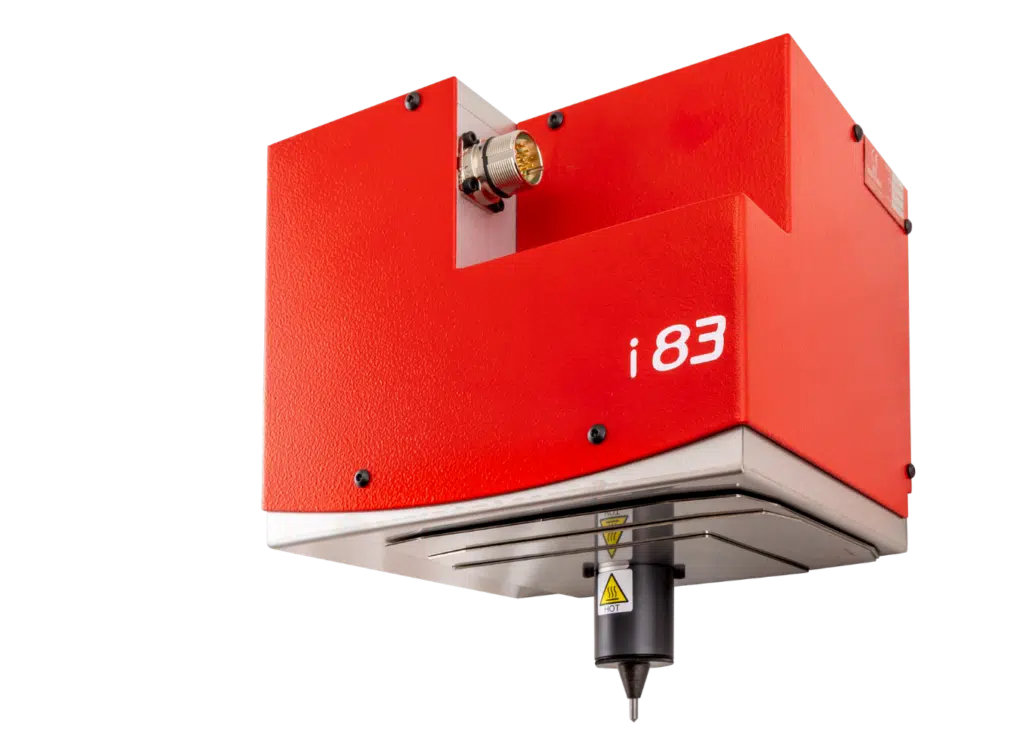

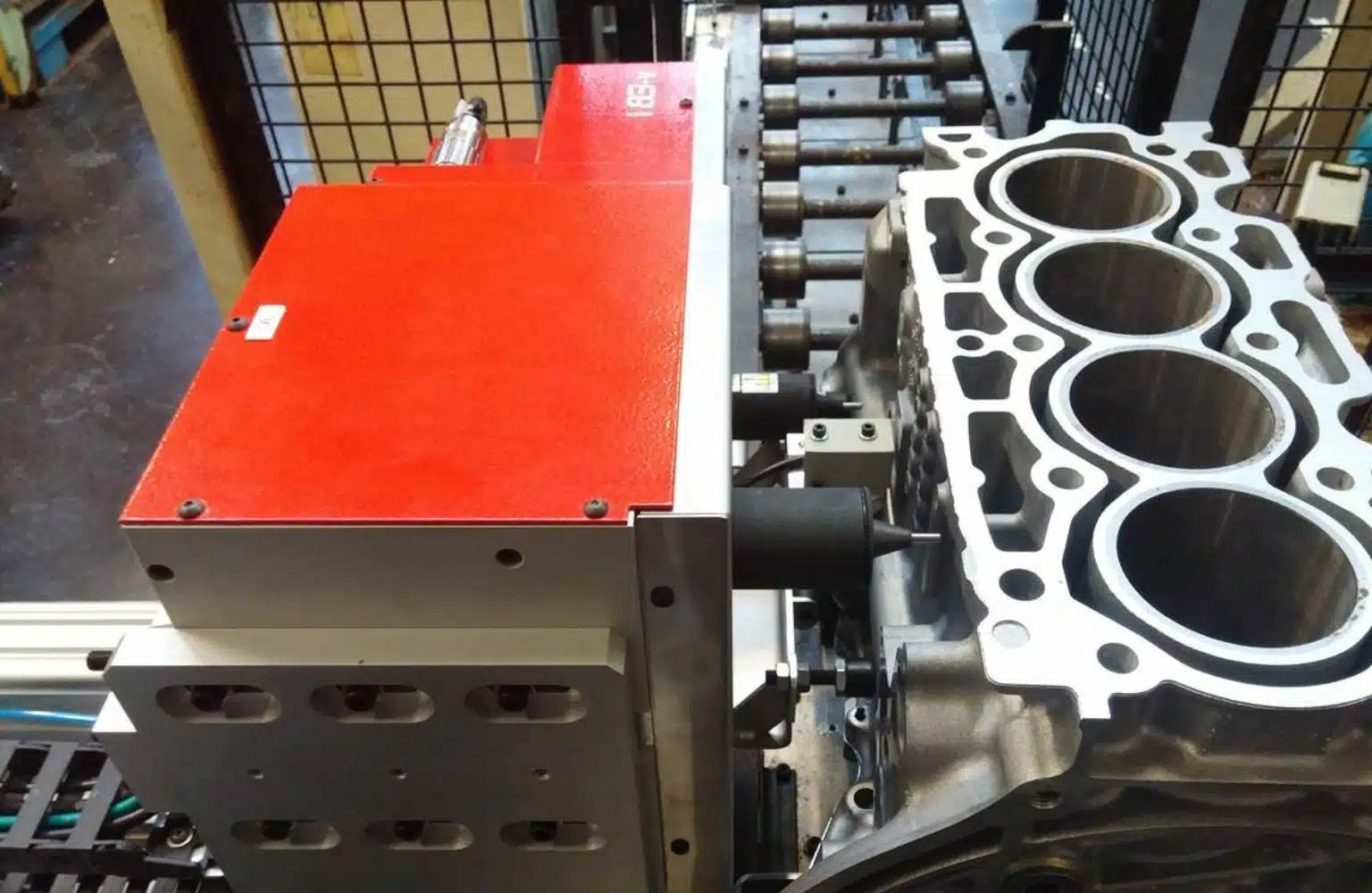

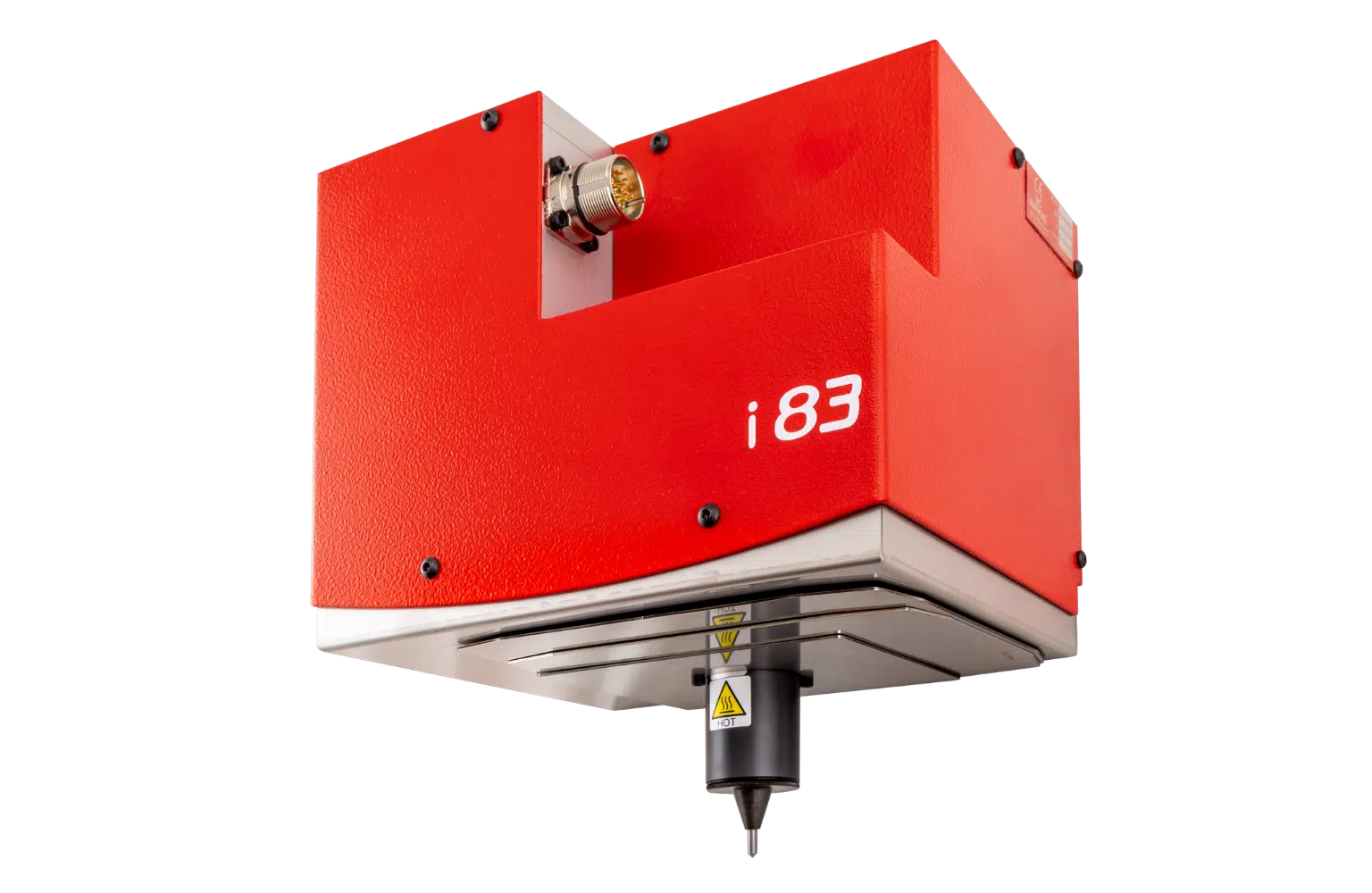

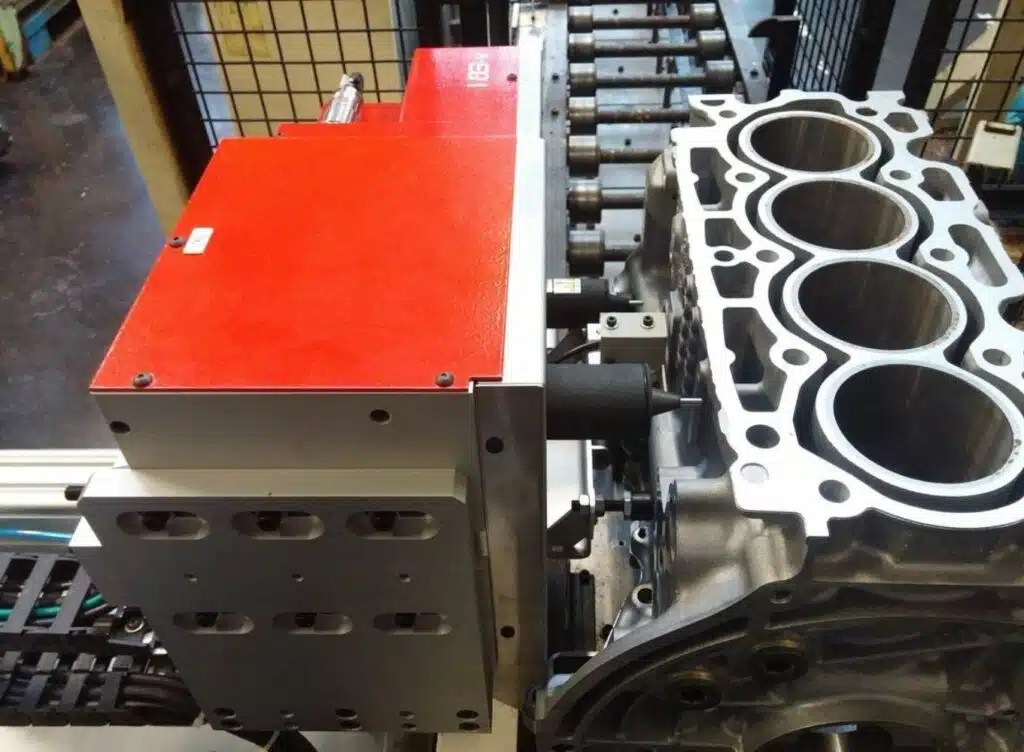

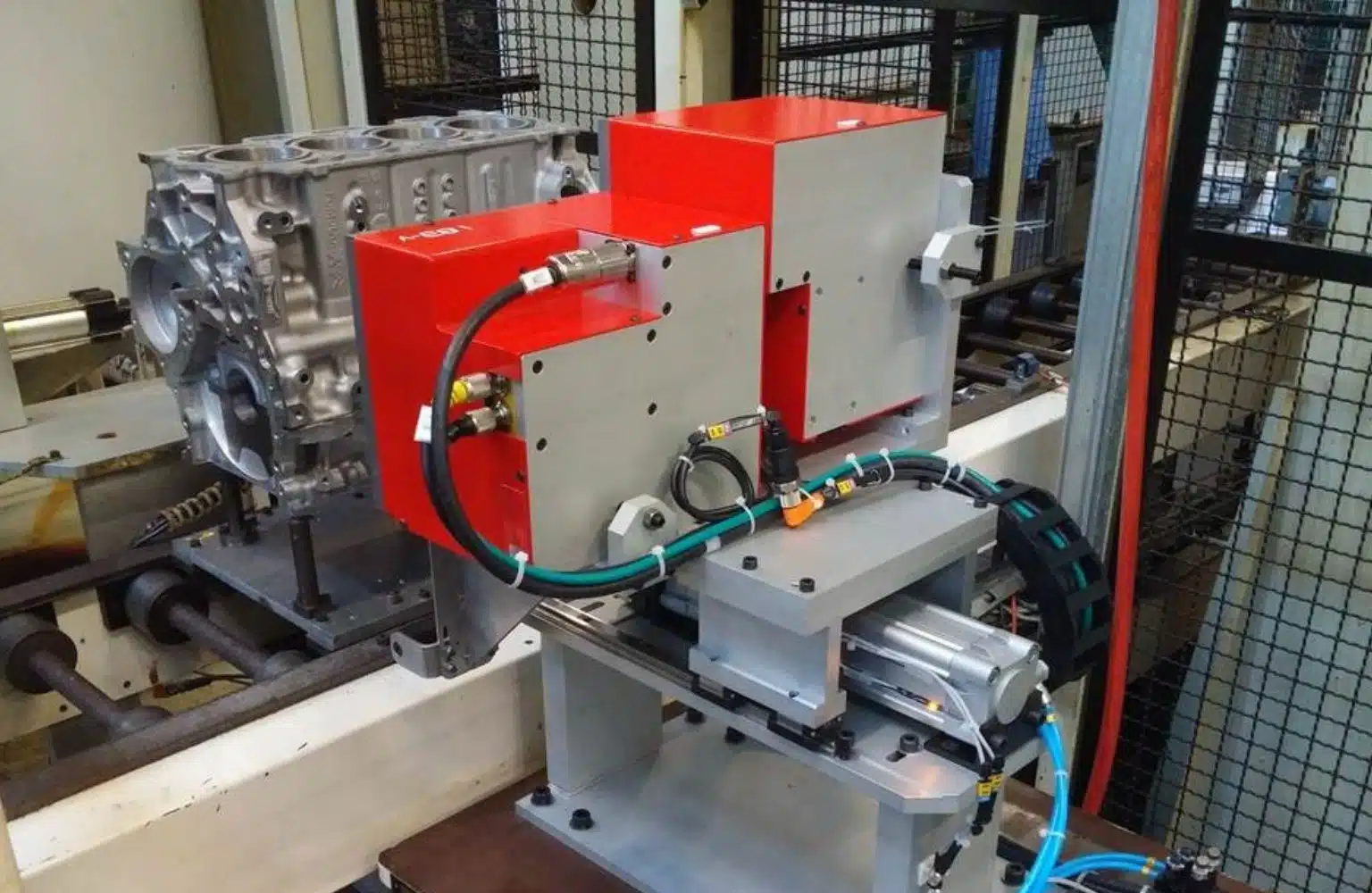

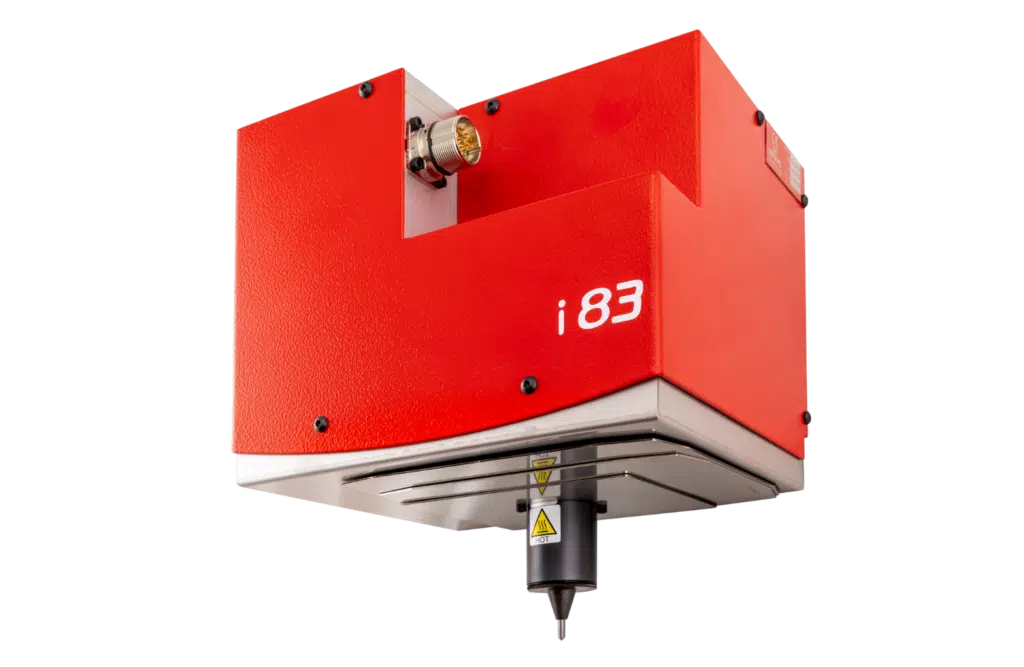

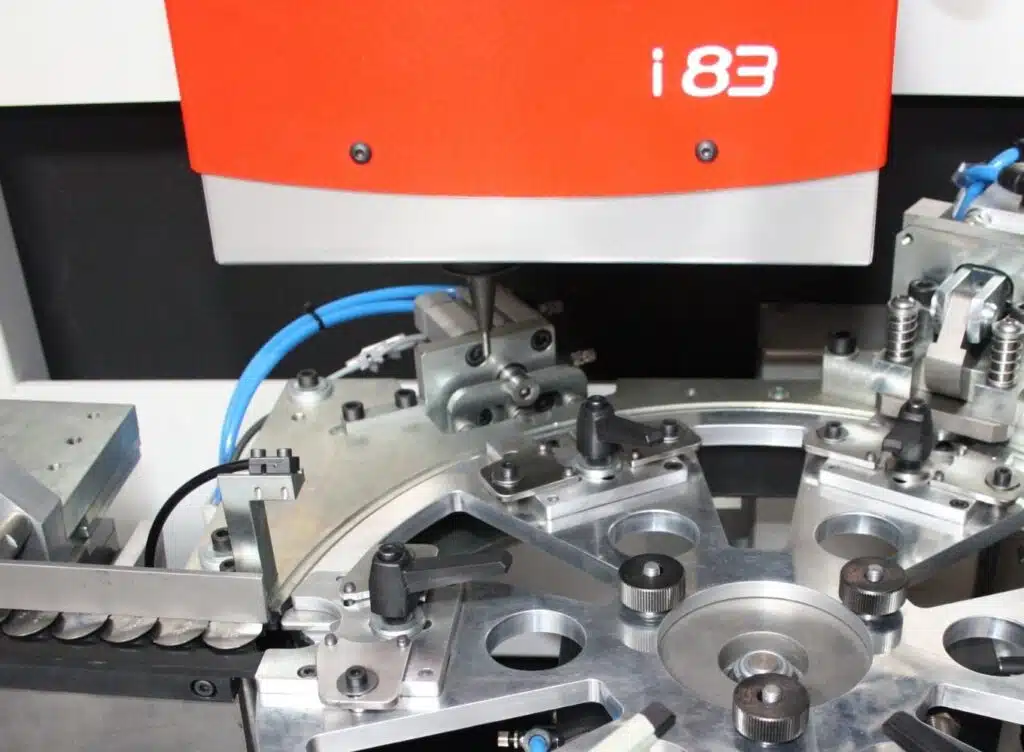

I 83은 자동화 라인에 쉽게 통합할 수 있도록 설계된 타각 마킹기입니다.



정밀한 전자기(Electromagnetic) 타각 방식과 XY 크로스 테이블을 채택하여 고품질의 2D 코드(데이터 매트릭스)를 마킹하는 데 가장 적합한 기종입니다.



I83의 커넥터는 필요한 경우 측면으로 이동할 수 있어 설치 위치 선정이 용이하여 생산 라인과 통합이 용이합니다.



견고한 주물 합금 구조에 생산 현장의 유분 및 미세 분진으로부터 장비 내부를 보호하면서 스타일러스 (마킹 핀)의 이동을 방해하지 않도록 하부에 스테인리스 스틸 재질의 셔터가 장착되어 있습니다.







I83에는 두 가지 특별 옵션이 있습니다.

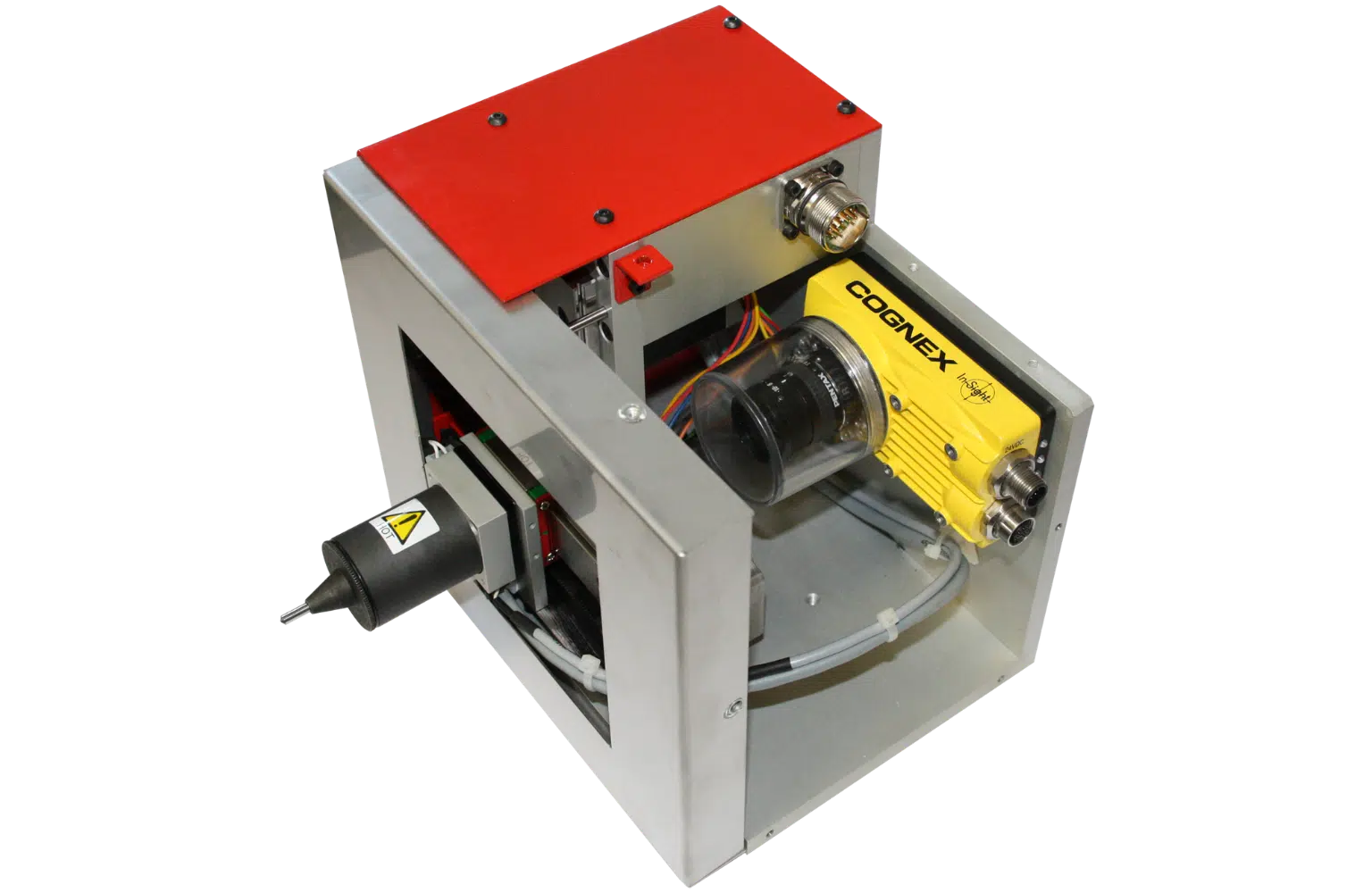

첫째, 각 마킹 싸이클이 종료된 후 바로 마킹된 코드를 판독하는 통합 비전 시스템인 I83V와



둘째, 자동감지 센서를 이용하여 마킹 할 표면에서 정확한 거리에 스타일러스 (마킹 핀)를 위치시키는 자동 감지 (Auto-Sensing) 기능을 장착한 I83A입니다.

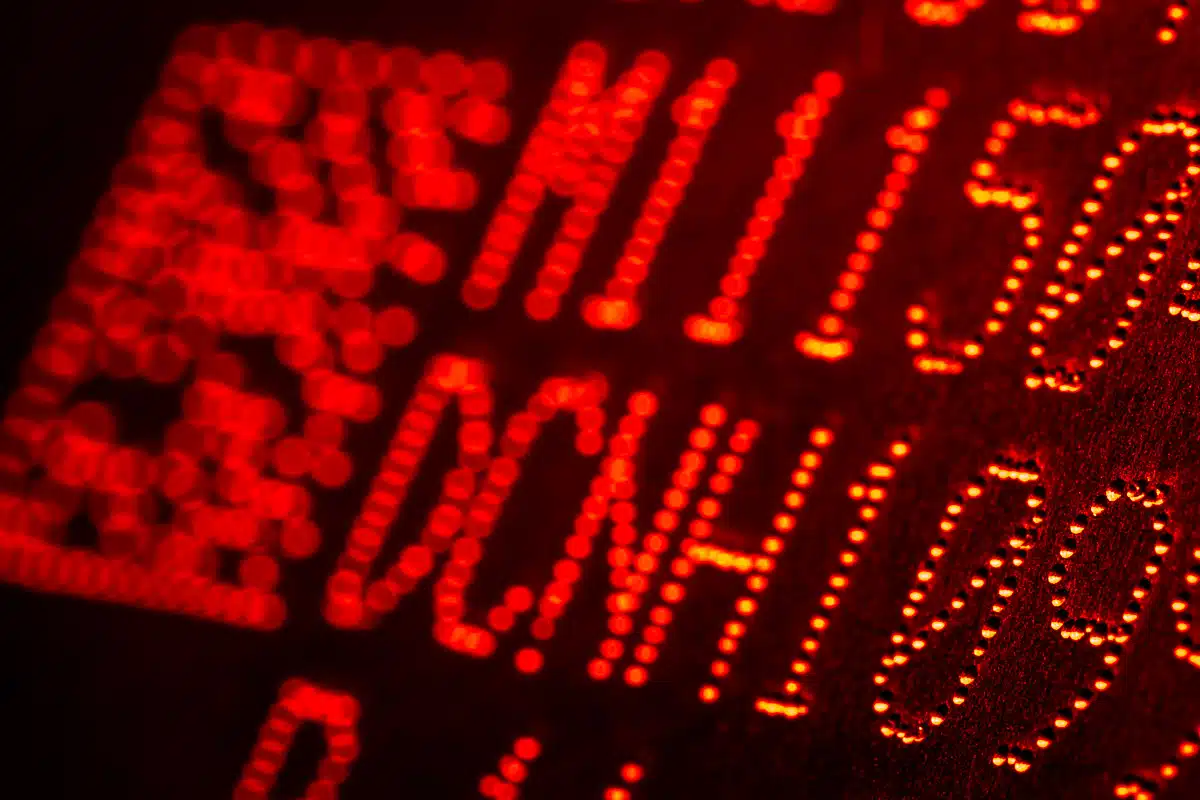

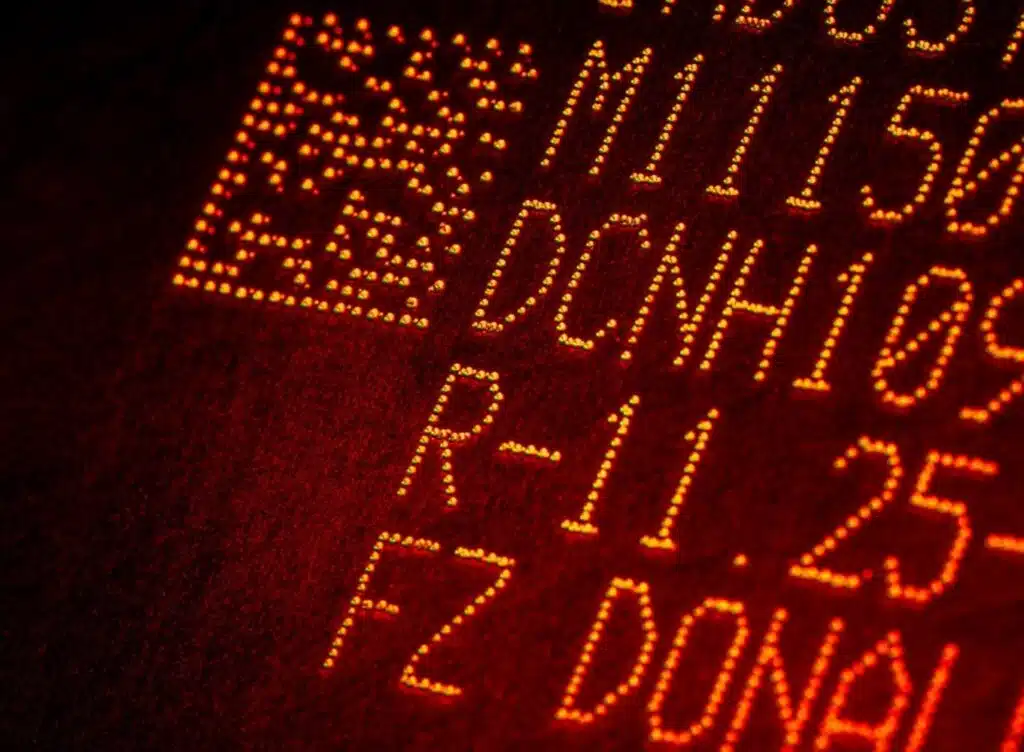

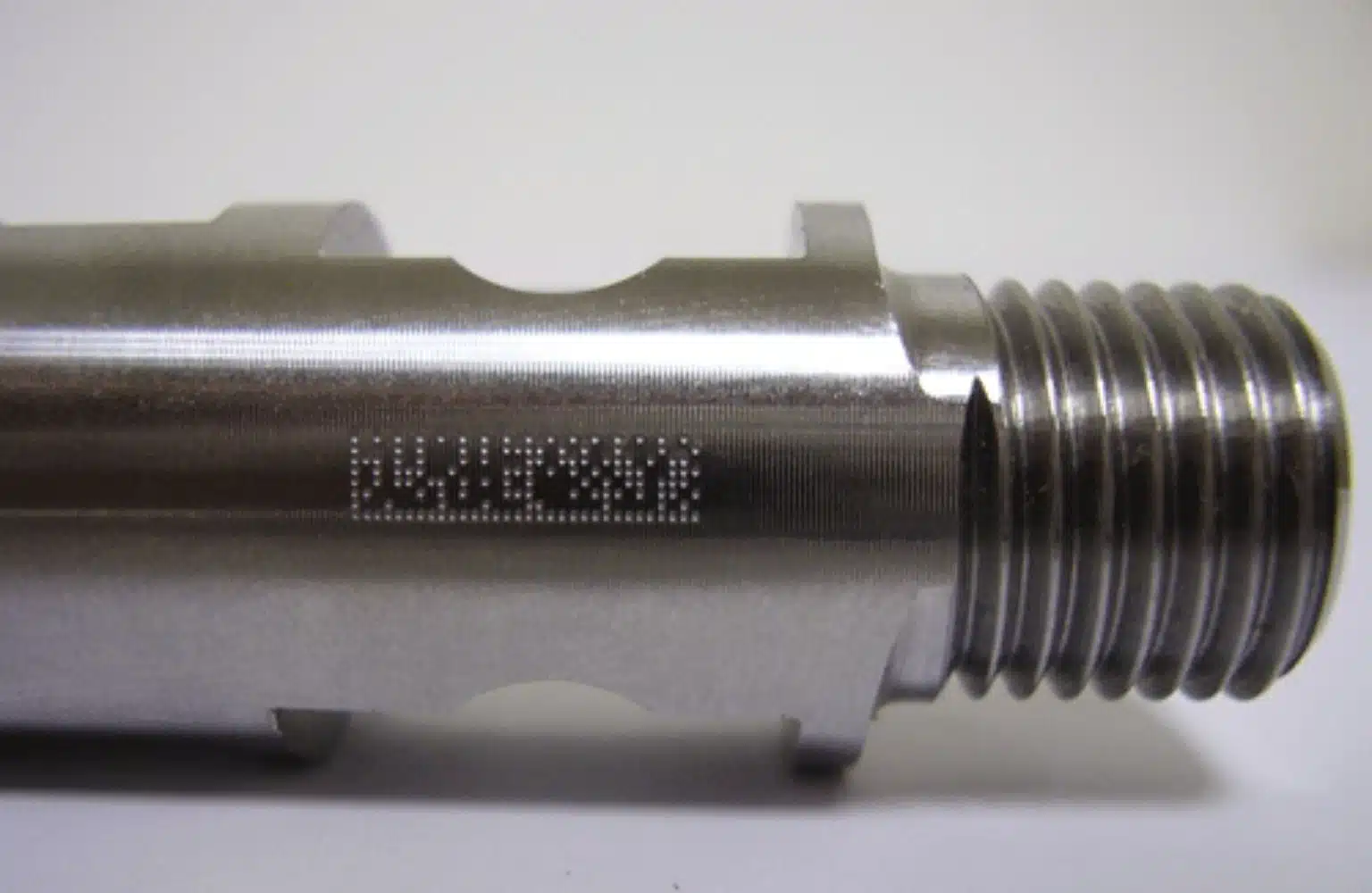

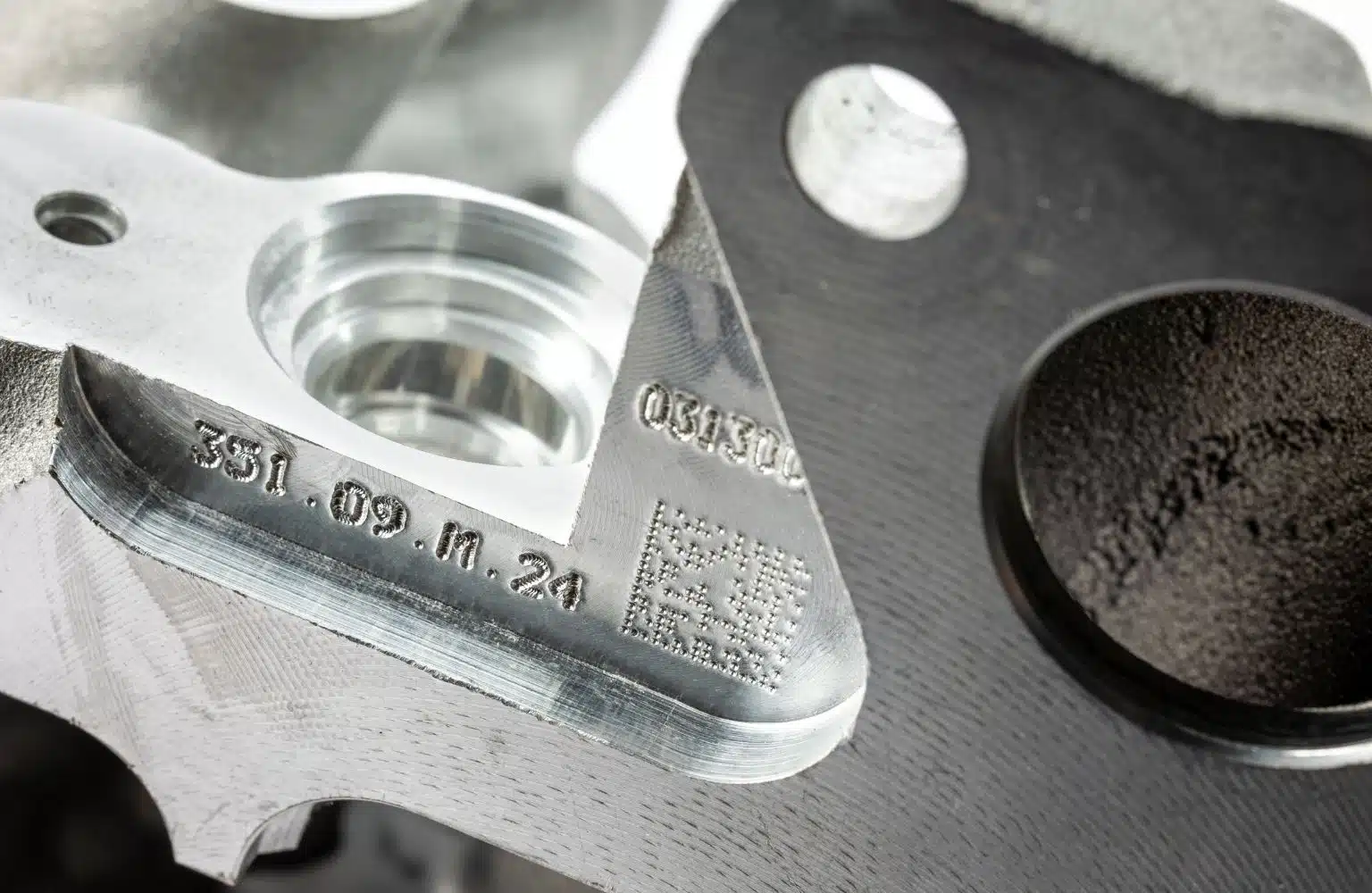

고품질 텅스텐 카바이드 스타일러스 (마킹 핀)를 사용하여 영숫자 텍스트, 로고, 2D 데이터 매트릭스 코드를 마킹 할 수 있습니다.



전원 공급 장치에 연결하면 바로 사용가능하며, 전자기(Electromagnetic) 타각 방식으로 평면, 오목, 볼록, 원형, 가공 표면 및 원소재 상태 등 다양한 형상과 표면 마감 상태의 파트를 마킹할 수 있습니다.



Zoom
Controlle

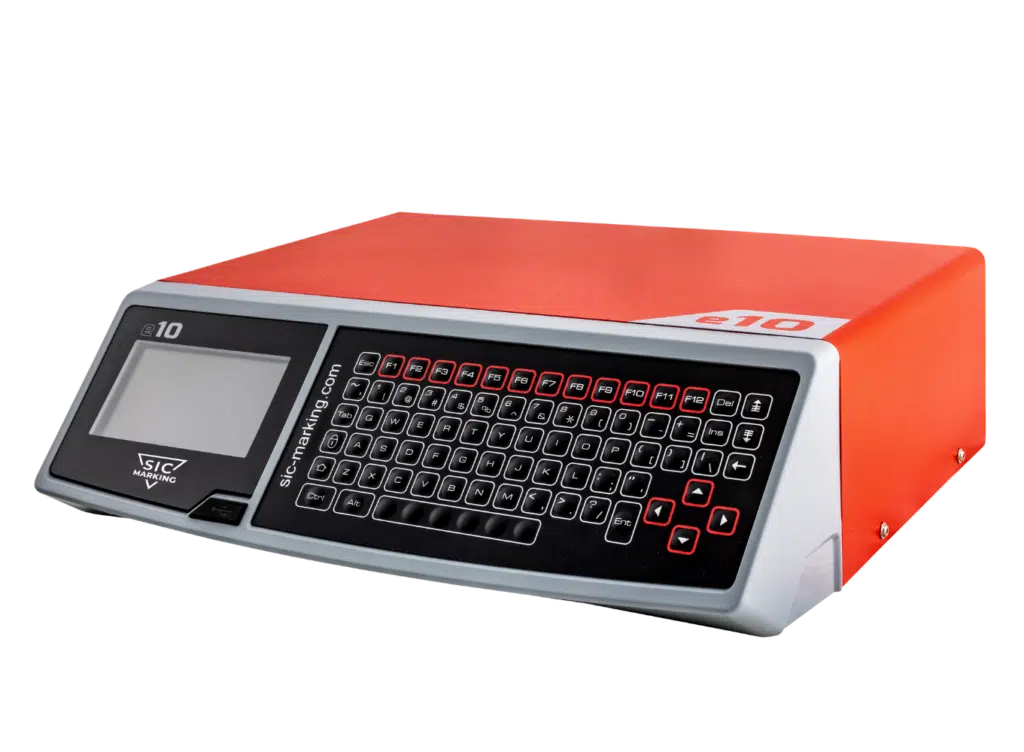

I83을 통제하는 E10 컨트롤러는 방수막으로 덮인 쿼티 키보드와 사용자에게 간단하고 직관적인 인터페이스를 제공하는 백라이트 컬러 스크린를 탑재하고 있습니다.



E10 컨트롤러에는 Profinet, Profibus 또는 Ethernet IP와 같은  통신 보드나 다축(Axis) 제어 보드(변환 또는 회전) 등이 옵션으로 제공됩니다.



E10 R 모델은 작은 크기와 수직 장착 특성으로 표준 전기 캐비닛에 장착가능한 제품입니다.

제원

마킹 영역

80 x 70 mm

외부 치수

225 x 202 x 256 mm

중량

9.6 kg

연결 케이블

5m (기본), 10 & 15m(옵션)

스타일러스 (마킹 핀)

텅스텐 카바이드 60 mm

보호 벨로우즈

스테인리스 셔터

자동 Z 축

자동 감지 (Auto-Sensing) 기능(옵션)

E10 컨트롤러 사양

외부 치수

112 x 380 x 222 mm (E10) 또는 110 x 380 x 222 mm (E10R), DIN 레일 킷 (옵션: E10R 전용)

중량

5 kg

LCD 화면 크기

95 x 54 mm

키보드

방수막이 있는 QWERTY 자판

출력

300 W

전원

단상, 85 ~ 260 V AC, 50-60Hz

제어 가능 축 (Axis) 수

2축 (옵션으로 3축 및 4축)

소프트웨어

마킹 파일 저장 용량

2,000개 이상

메모리

7,110 KB

영숫자

연속 번호매김, 날짜/시간 태그

로고

PC 소프트웨어에서 생성

Datamatrix

최대 348자, 48 x 48 셀

사용 폰트(Font)

Arial, Courier, OCR 및 OCRA

마킹 유형

선형, 방사형, 각도, 반전 및 미러

마킹 속도

초당 최대 5자

폰트 크기

0.1 mm ~ 99 mm

타각 파워

9 레벨 조정 가능

마킹 깊이

최대 0.5 mm

점(도트: Dot) 간 분해능

0.05 mm

스타일러스 (마킹 핀) 스트로크

최대 8 mm

사용자 관리

최대 10명까지

패스워드 보호

3 레벨 보안

이력 기능

패스워드 보호

유지보수 지원

자가 진단 구성품

사용 가능 언어

17개

통신
포트

RS232, RS422, USBx2, RS485, Profibus 및 Ethernet(옵션)

입출력

16

원격 키보드 입력

USB

외부 출력

5V-0.5A 및 24V-0.5A

로고

생성 및 전달 소프트웨어

PC에 파일 저장

PC 소프트웨어 또는 USB 메모리 스틱

데이터베이스 링크

옵션

옵션

수치제어형 Z 죽 50, 100, 250 mm

자동 감지 (Aito-Sensing) 기능

E10 R 컨트롤러
