EC1



가성비
인체공학적
직관적인 인터페이스

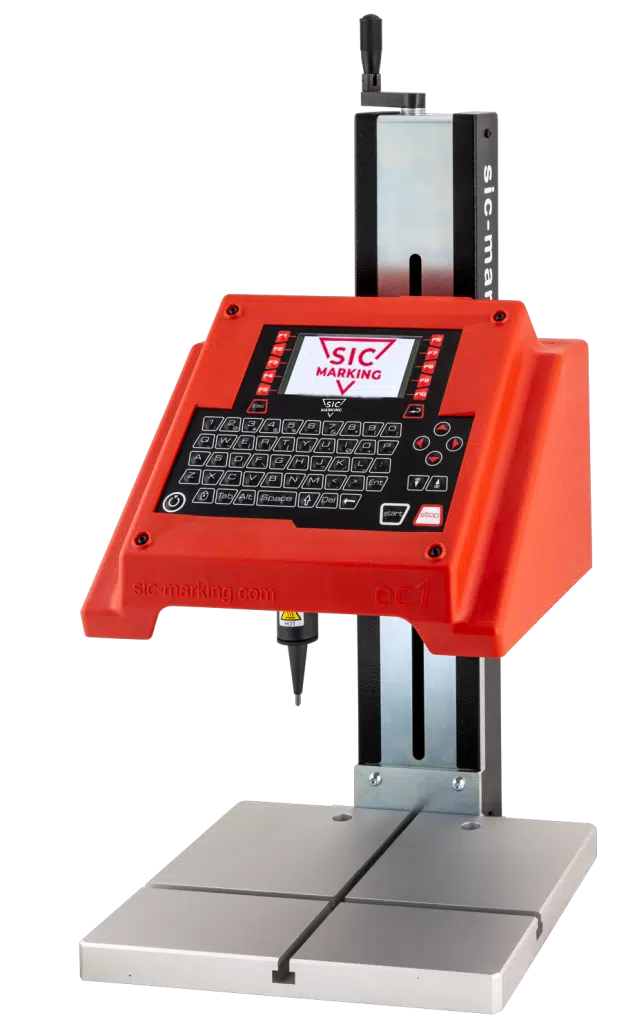

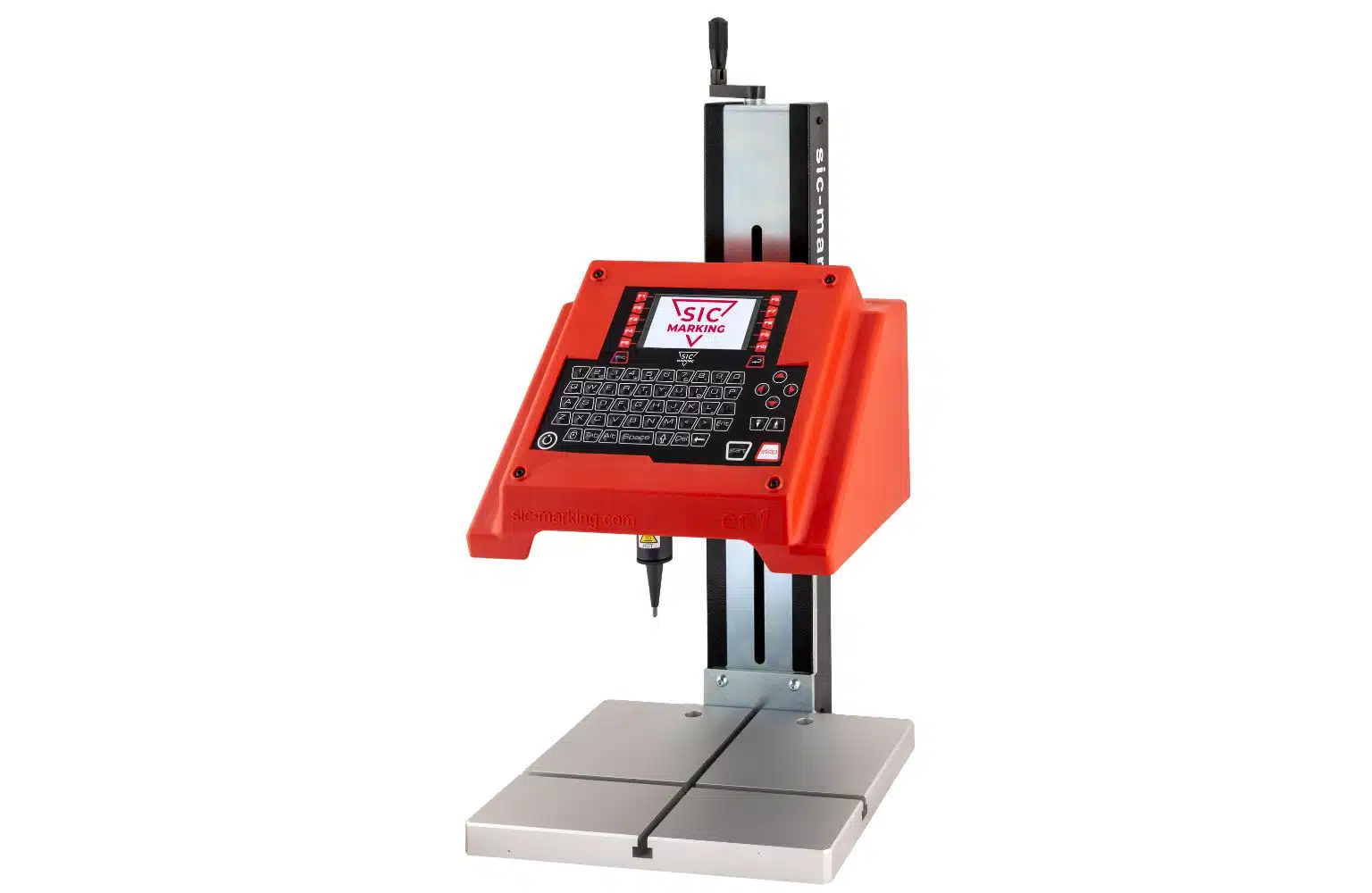

EC1 Marcatore a Micropercussione con Colonna
Description

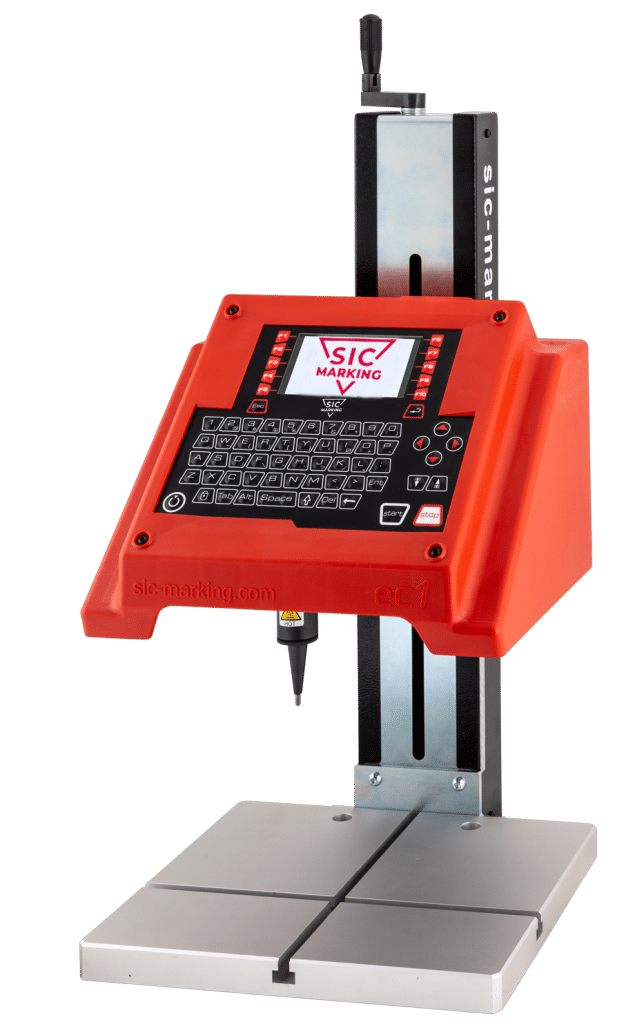

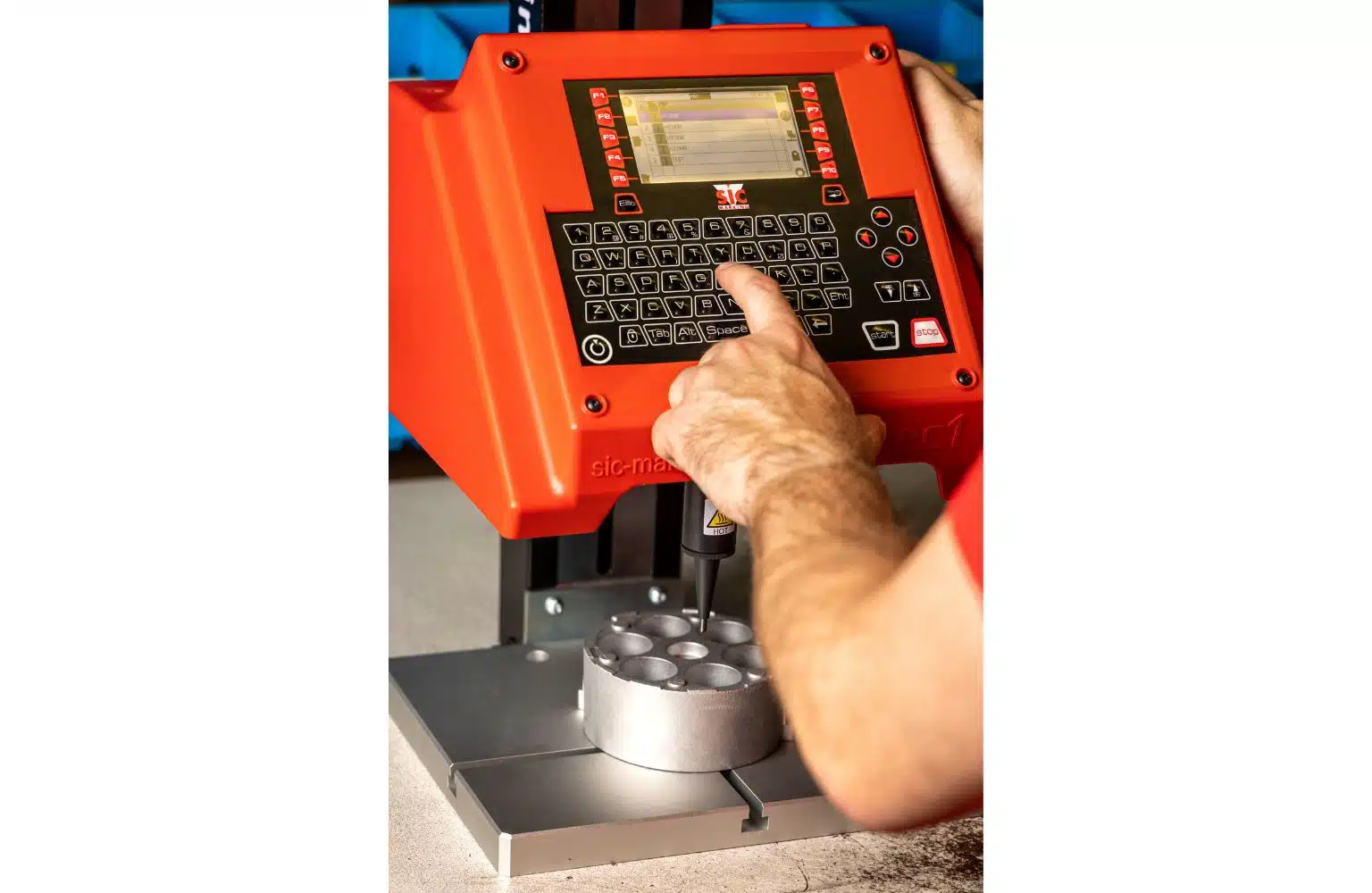

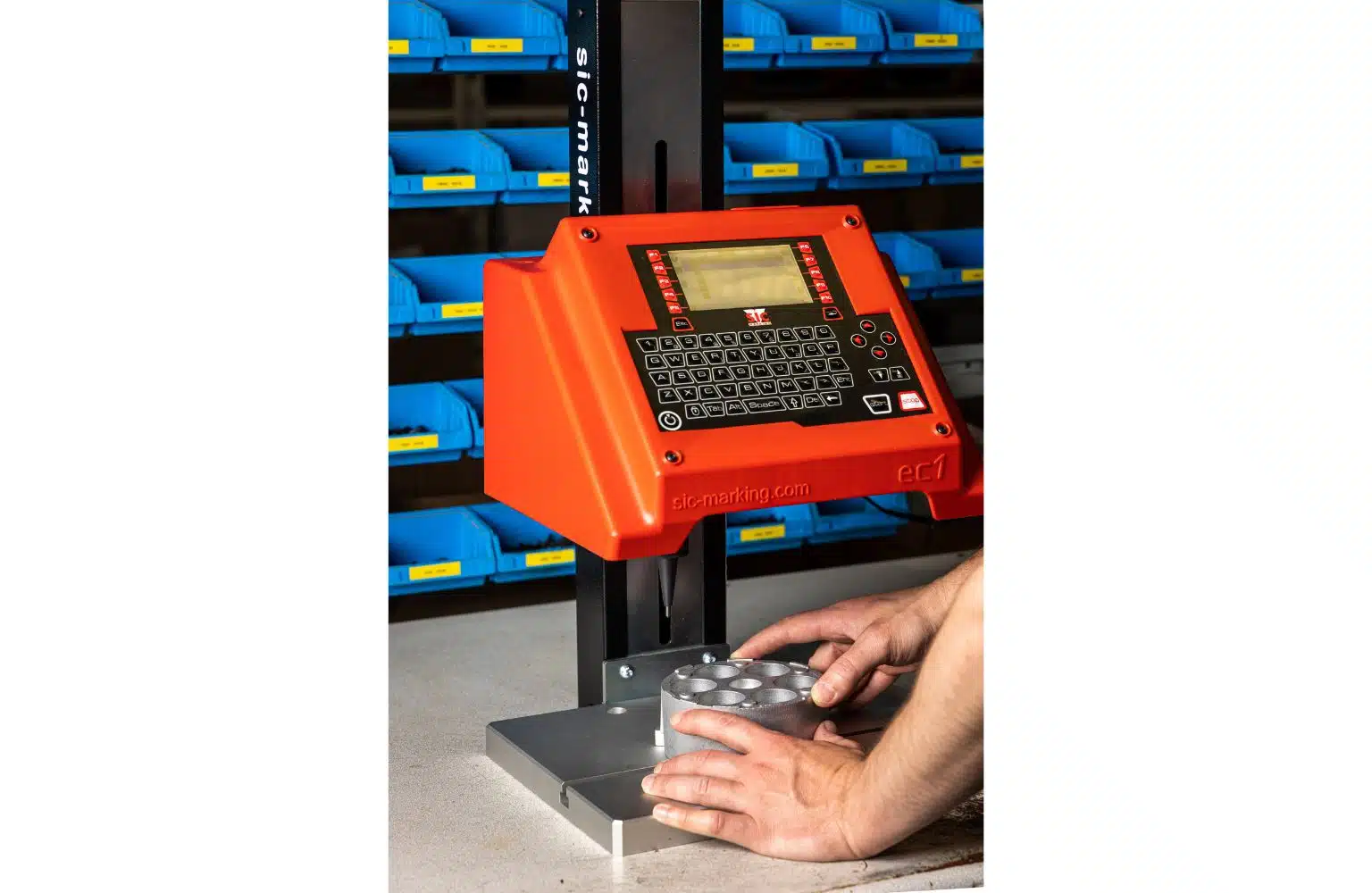

EC1은 탁상형 타각 마킹기로, 마킹 대상의 높이에 따라 수직(Z) 축을 수동으로 조정하여 마킹 헤드의 위치를 결정할 수 있어 마킹 헤드 바로 아래에 놓을 수 있는 소형 또는 중형 사이즈 정도의 파트를 마킹하는데 이상적입니다.



EC1은 넓은 마킹 영역 (120x100mm)과 최대 300mm의 Z축 이동이 가능하므로 다양한 형상 및 사이즈의 파트에 마킹이 가능하며, 마킹 영역을 기준으로 마킹 핀(스타일러스: Stylus)의 위치를 조정할 수 있는 눈금형 수직(Z) 축을 포함하는 제어 시스템을 갖추고 있습니다.



EC1은 플라스틱에서 금속에 이르기까지 모든 종류의 재료일관된 품질과 정밀도로 62 HRC의 경도까지 마킹할 수 있습니다.

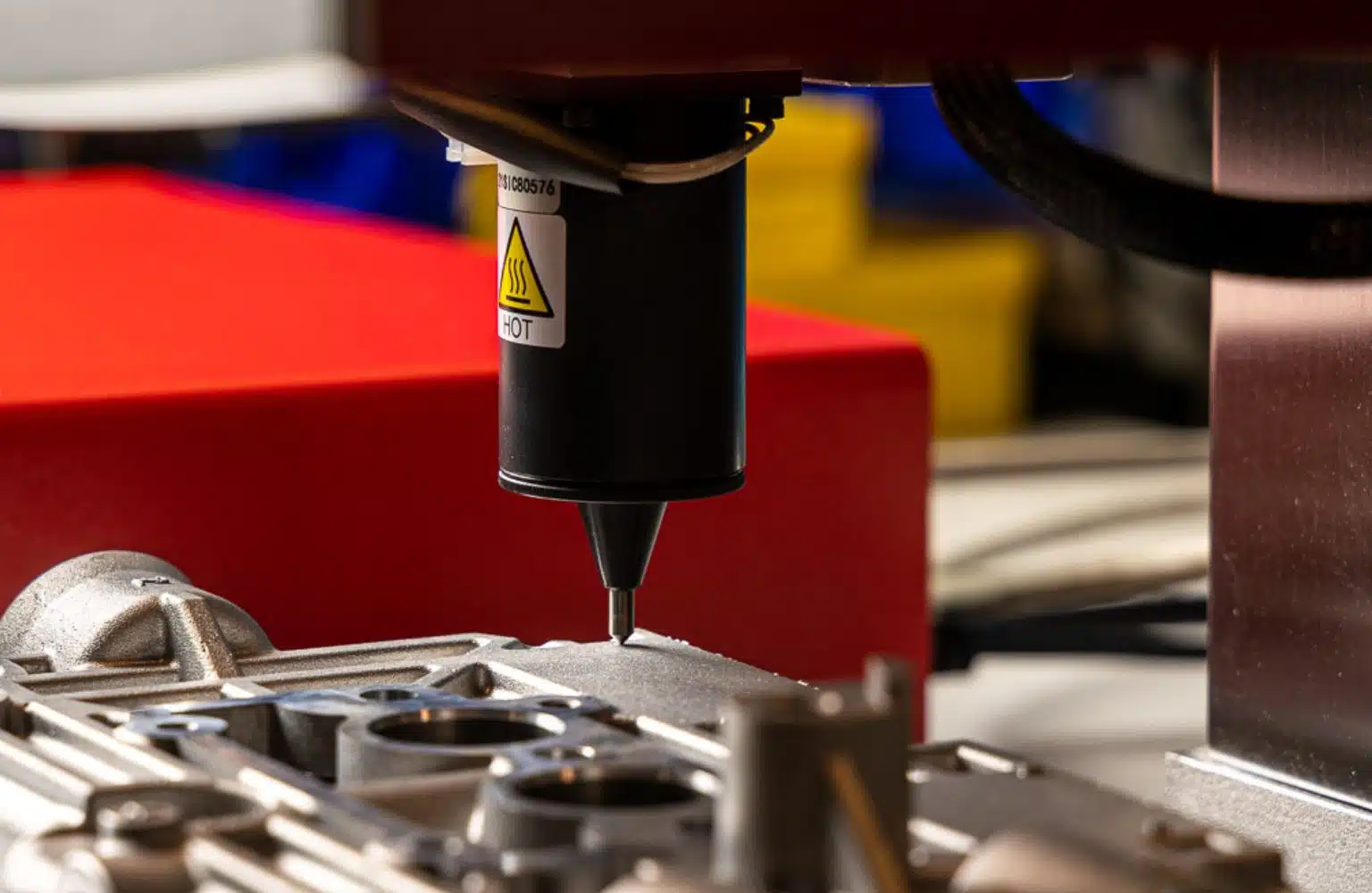

전원 공급 장치에 연결하면 바로 사용가능하며, 전자기(Electromagnetic) 타각 방식으로 평면, 오목, 볼록, 원형, 가공 표면 및 원소재 상태 등 다양한 형상과 표면 마감 상태의 파트를 마킹할 수 있습니다.

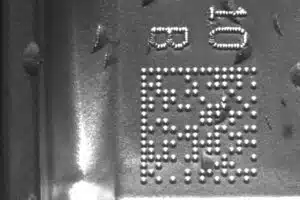

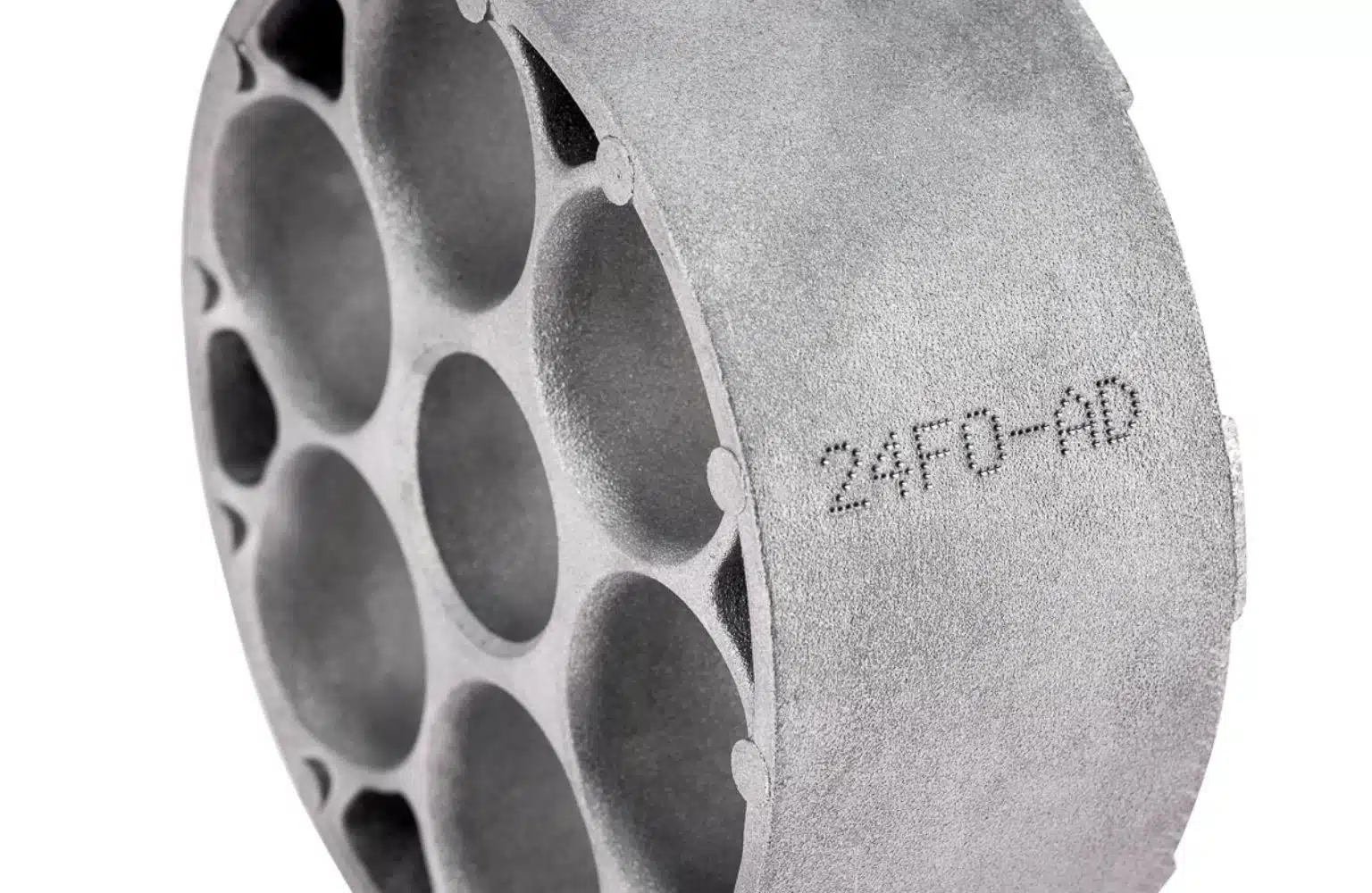

고품질 텅스텐 카바이드 마킹 핀(스타일러스: Stylus)를 적용하여 영문 및 숫자 텍스트, 로고, 2D 데이터 매트릭스 (Datamatrix) 코드를 각인할 수 있습니다.



Zoom
Macho

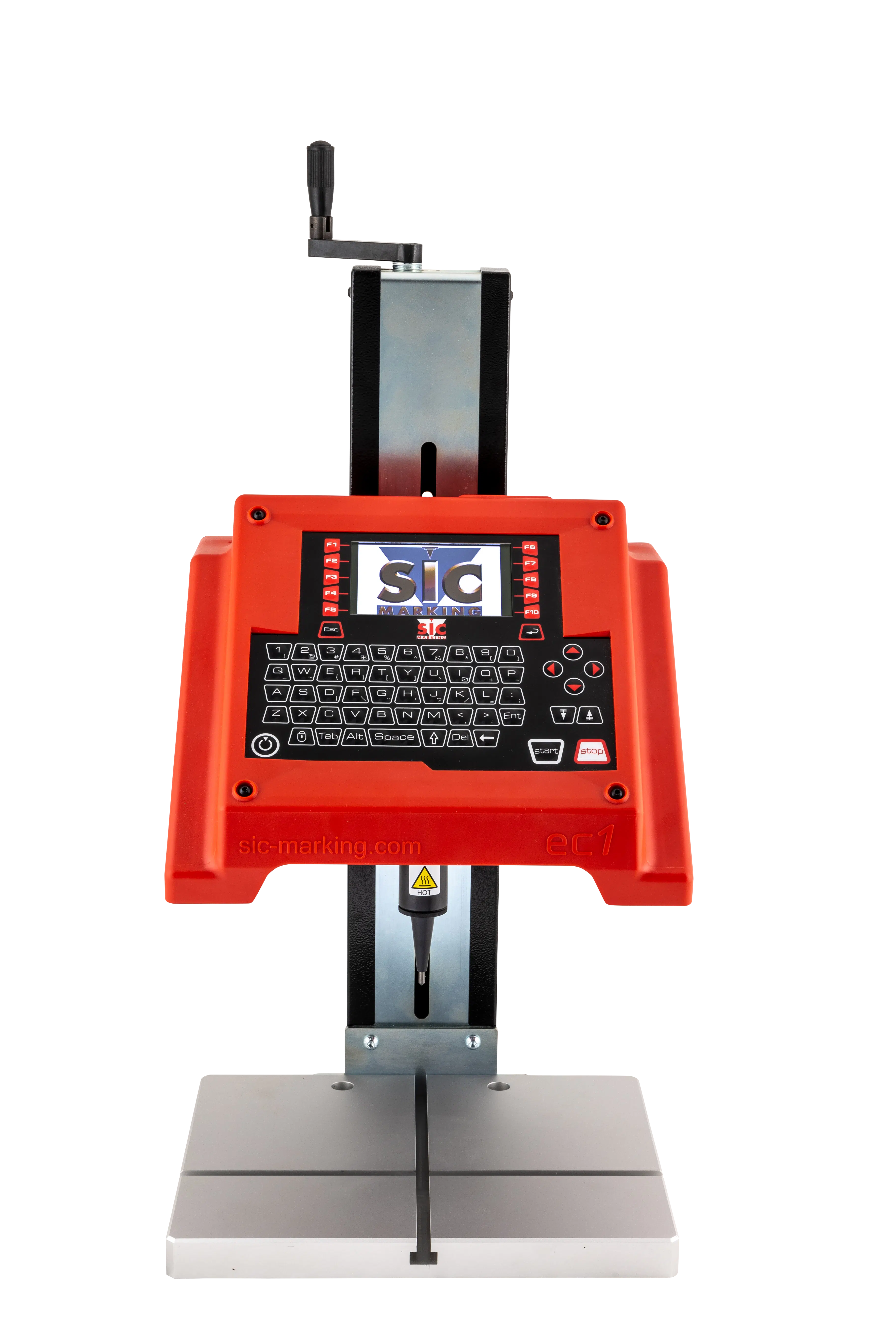

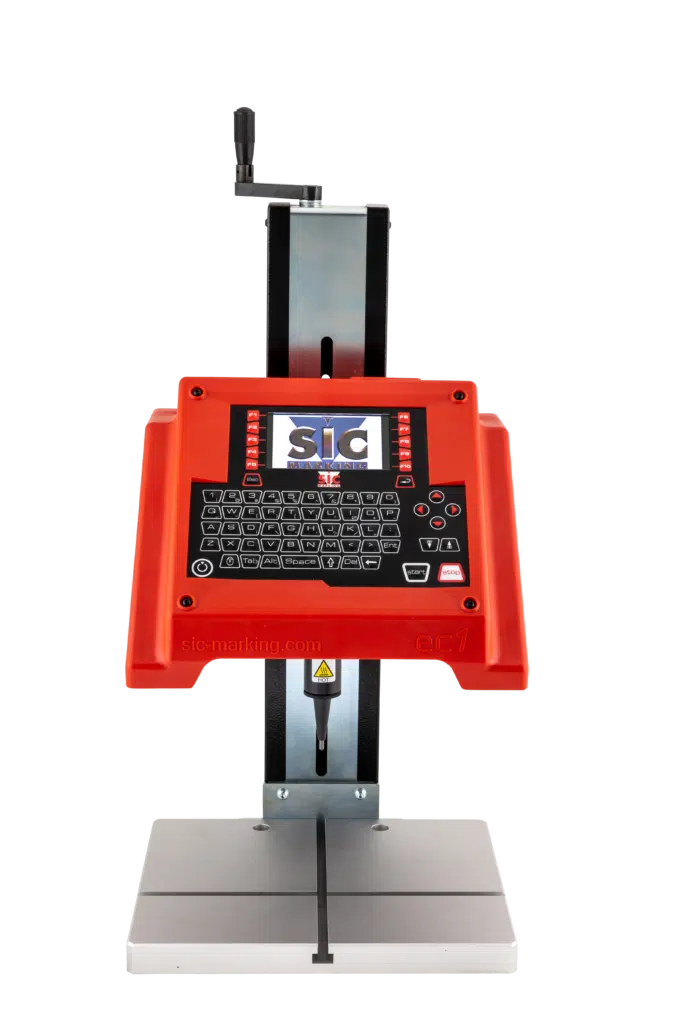

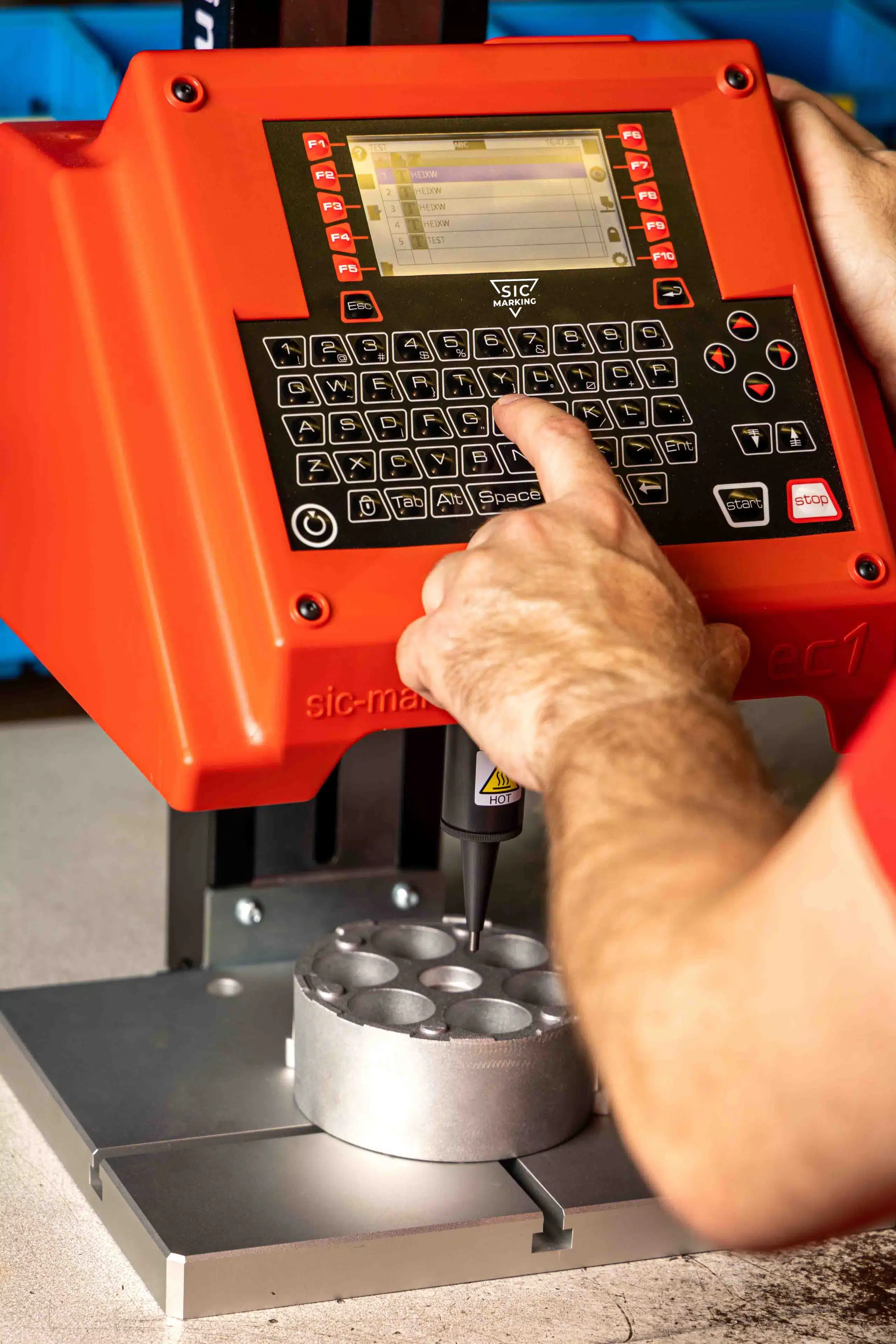

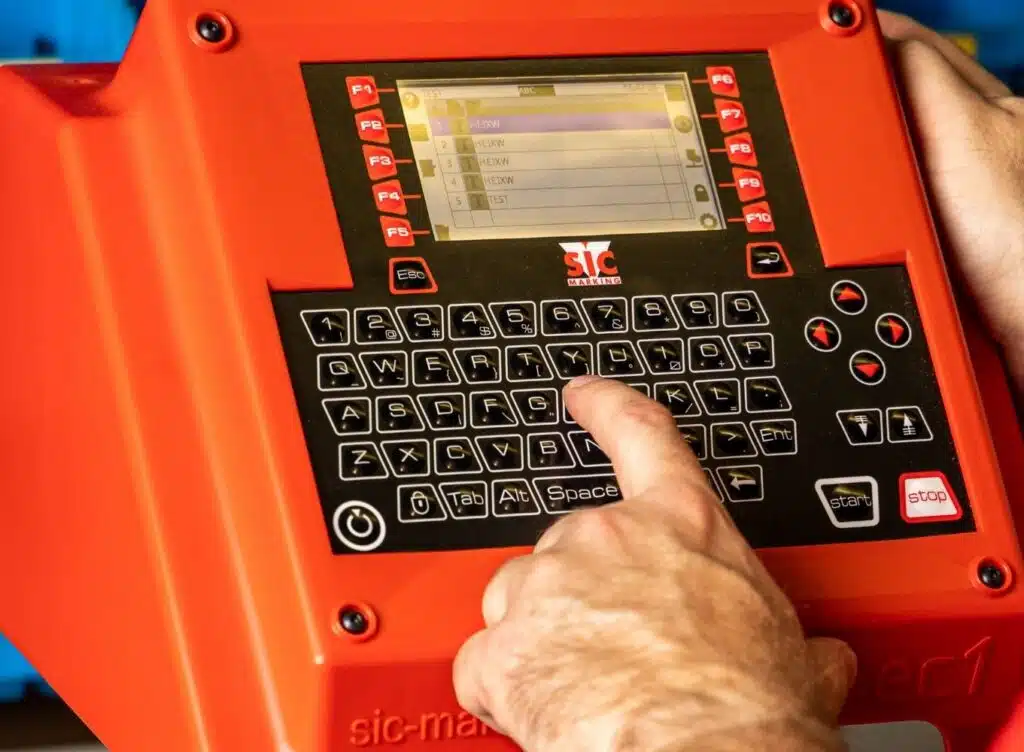

EC1은 멤브레인 형 산업용 키보드, 컬러 디스플레이와 통합된 컨트롤러를 적용하여 쉽고 직관적으로 사용할 수 있습니다.

컨트롤러는 마킹 파일의 제작, 수정, 보관은 물론 자체 USB 포트를 통하여 다양한 유형의 마킹 파일의 다운로드 및 업로드가 가능합니다.

Contact us

더 많은 정보가 필요하신가요?


SIC 전담 직원에게 문의하세요!

제원

마킹 영역

120 x 100 mm

중량

16 kg

Z축 스트로크

280 mm

스타일러스 (마킹 핀)

텅스텐 카바이드

로터리 D-축(옵션)

직경 최대 150 mm까지 적용 가능

컨트롤러 사양

LCD 화면

95 x 54 mm

키보드

통합 QWERTY 키보드

출력

100W

전원

110V 또는 220V / 50-60Hz

소프트웨어

마킹 파일 저장 용량

1,000개 이상

메모리

100 MB

영문 및 숫자

일련 번호 및 시간/날짜

로고

PC 또는 USB 다운로드

사용 폰트(Font)

5×7, Arial, Courier, OCR, OCR_BOLD 및 OCRA

마킹 유형

선형, 방사형, 각도, 데이터 매트릭스, 로고, 미러

폰트 사이즈

0.1 mm ~ 99 mm

마킹 깊이

최대 0.3 mm

점(도트: Dot) 간 분해능

0.22 mm

패스워드

2 레벨 보안

사용 가능 언어

15개

로그

복제 방지

통신
포트

RS232, USB

PC 소프트웨어

백업 생성 및 전송, 로그

옵션

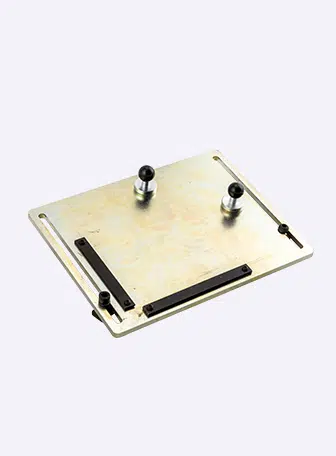

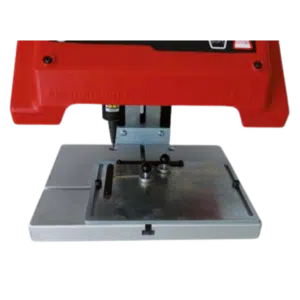

자석으로 플레이트 지지대

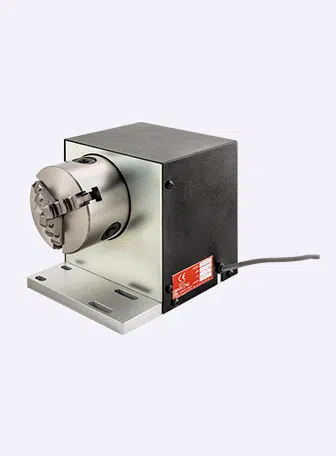

로터리 축 D

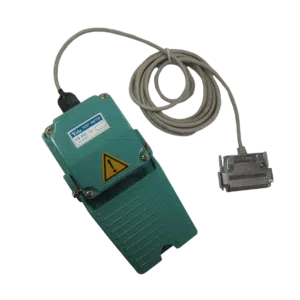

제어 페달

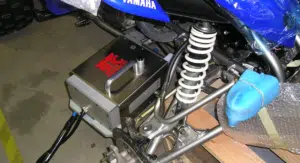

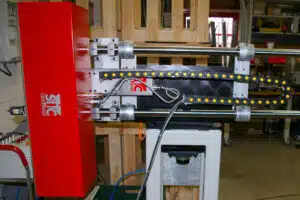

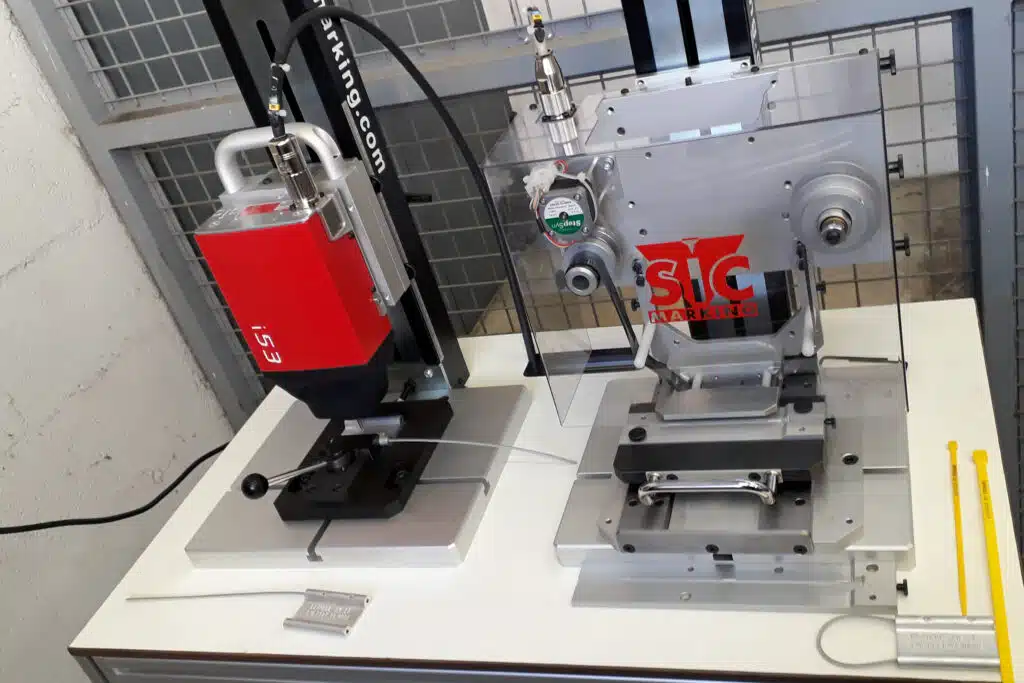

적용 사례
